GLF500 المطرقة العلوية الهيدروليكية الكاملة
الوصف
1. محرك الديزل القيادة النظام الهيدروليكي. المشي، السفر، الدوران، تغذية، رفع، الأرض، رفع، تعويض، تفريغ وهلم جرا يتم تشغيلها جميعها من قبل المكونات الهيدروليكية.
2. أثناء عملية الحفر الصخري، يمكنك استخدام مطرقة عكسية أن ضاغط الهواء سوف توفر الرياح لدفع والخردة.
3في التشغيل، يمكنك استخدام مطرقة عكسية وعصا حفر طبقة مزدوجة (الدخول الهواء من خلال فجوة الطبقة المزدوجة، والحفرة من خلال الأنابيب الداخلية) لجعل عملية الدورة العكسية.
4يمكنك أيضا استخدام عصا الحفر العادية لجعل عملية الدورة الإيجابية.
5تتكون الوحدة العاملة من نظام التغذية، دليل الزلاجة (صقر) ، رأس الدوران القيادة العليا، صندوق الإدخال، لوحة الزلاجة، آلية التعويض، جهاز التركيز، نظام التفريغ ونظام الرفع، الخ.
6الضغط المحوري، والسرعة إلى الأمام وسرعة الدوران قابلة للتعديل
7. الهيكل الزاحف ذاتية القيادة وضع السفر، سهلة للتنقل. استخدام هيكل الزاحف. وصلة السكة الحديدية الصلبة ((إدخال كتلة المطاط هو في الخيار الذي هو سهل للسفر في شوارع المدينة).مع أربع أرجل هبوطية عالية كتركيب قياسيأثناء النقل لمسافات طويلة محملة بالسيارة ، يمكن نقلها إلى السيارة مباشرة وسهلة النقل ، لا حاجة إلى رفع.
8أثناء التشغيل، أربعة أرجل هيدروليك الهبوط ضبط مستوى الجهاز الجسم والاستقرار
9. يمكن رفع الرفع لأشياء (مثل الحفر، الأدوات، الخ) في حدود 1.0 طن، ويمكن أيضا أن تساعد في تفريغ أنابيب الحفر وأجهزة الحفر.
10يمكن أن يعمل الدليل المنزلق (الصاعق) في نطاق 90 ° إلى 45 °. يمكن أن يجعل حزام الصاعق مع آلية تعويض ، تحريك الصاعق إلى طاولة العمل للحفاظ على الاستقرار ،وتحسين دقة العمل.
11جهاز المستوى وأجهزة التركيز المخصصة تضمن عمودية ودقة فتحة الحفر.
12نظام الهواء المضغوط يوفر مزلق ضباب زيت خاص لتزيين المطرقة وإطالة عمر الخدمة لها.
التاريخ التقني
| النموذج: | GLF500 |
| أعمق عمق الحفر: | 280 متر |
| قطر الحفر: | 110305ملم |
| ضغط هواء العمل: | 1.053 مبا |
| استهلاك الهواء: | 16-42 م3/دقيقة |
| طول عصا الحفر: | 3م |
| قطر عصا الحفر: | Φ89/Φ108/Φ127mm |
| الضغط المحوري: | 5t |
| قوة الرفع: | 12 طن |
| سرعة رفع بطيئة: | 2.9m/min |
| سرعة تغذية بطيئة: | 4.2m/min |
| سرعة رفع سريعة: | 14.5m/min |
| سرعة التغذية السريعة: | 21m/min |
| عزم الدوران: | 4000-5700Nm ؛ 2820-3300Nm |
| سرعة الدوران: | 0-120r/min؛0-150r/min |
| معدل الانتشار: | 10-25m/h |
| سرعة المشي: | 2.5 كيلومتر في الساعة |
| القدرة على الدرجة: | 21 درجة |
| الوزن: | 8.5t |
| البعد الكامل: | 6.3 × 2.1 × 2.8 م |
| تكوين الطلب: | الصخور غير الموحدة |
| طريقة الحفر: | مطرقة عكسية |
| مطرقة: | متوسطة من سلسلة الهواء عالي الضغط |

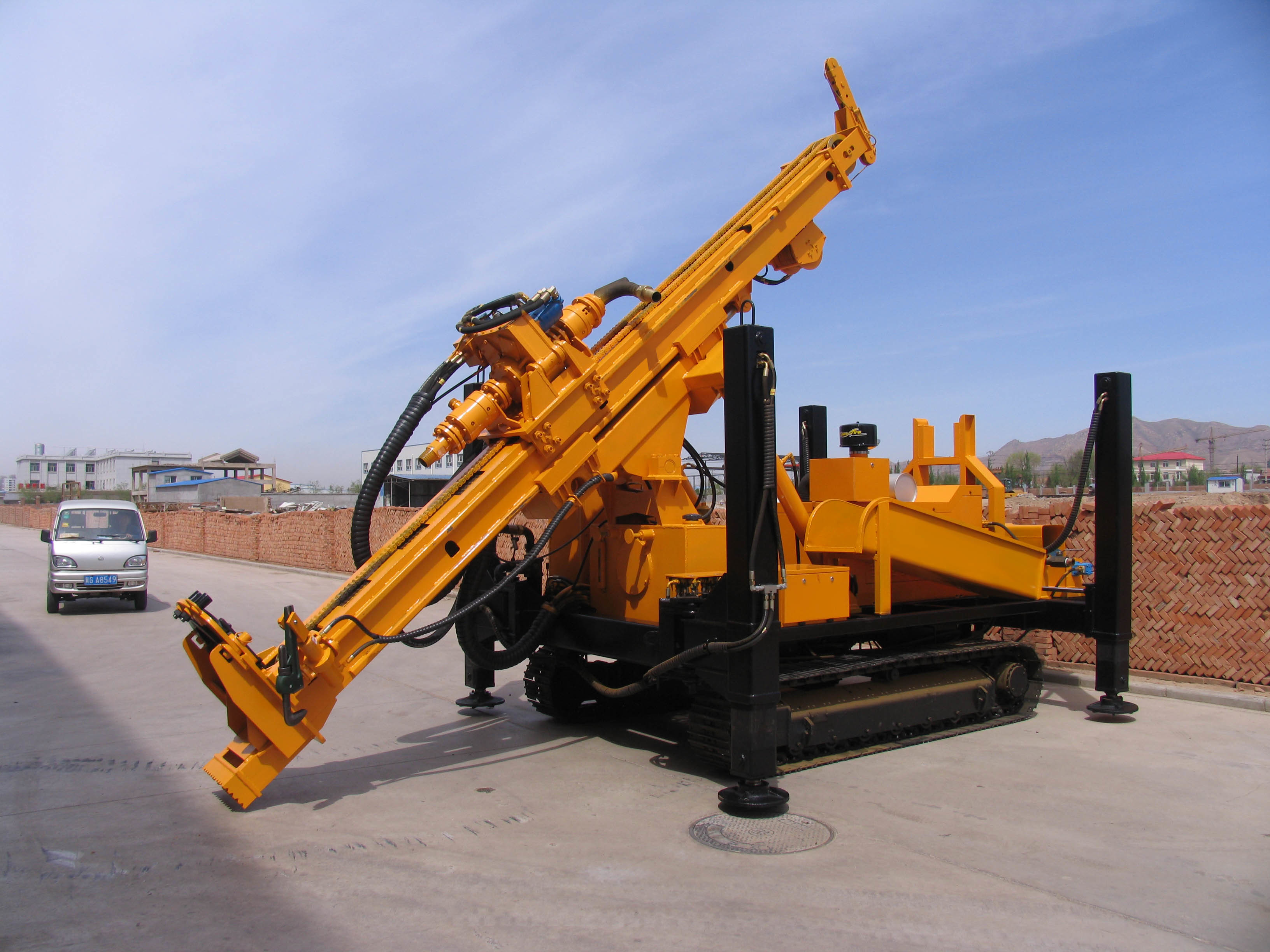

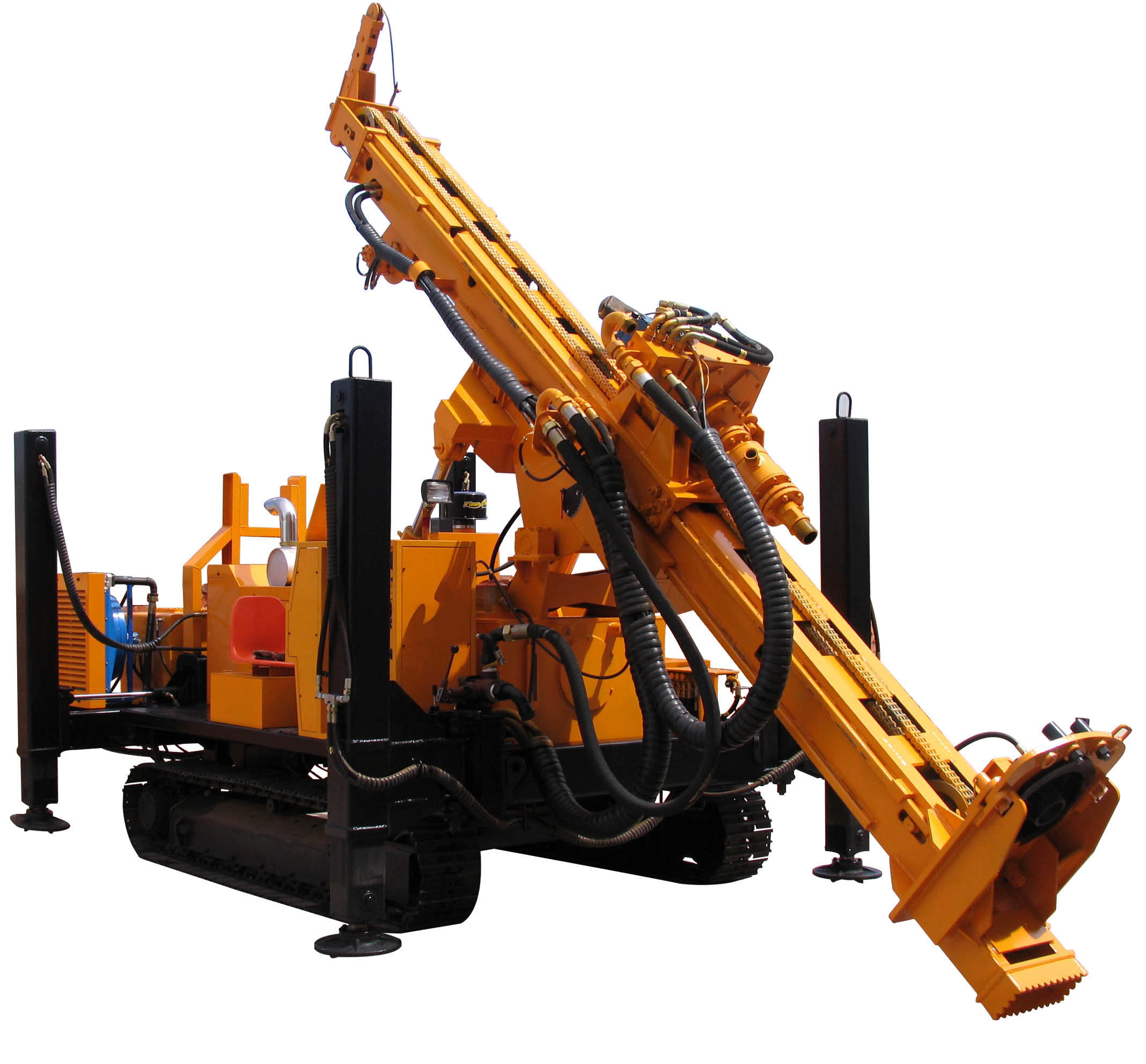

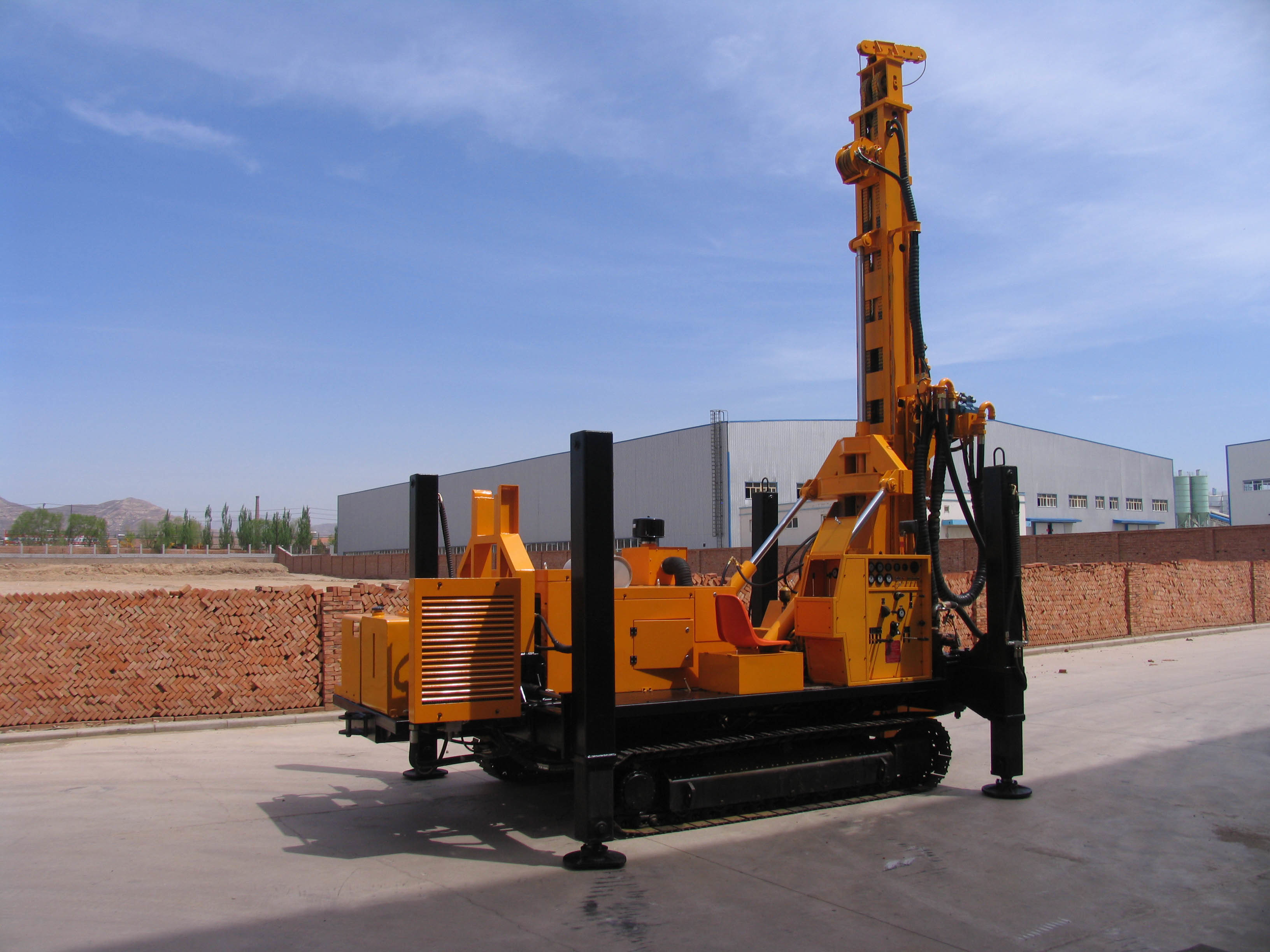

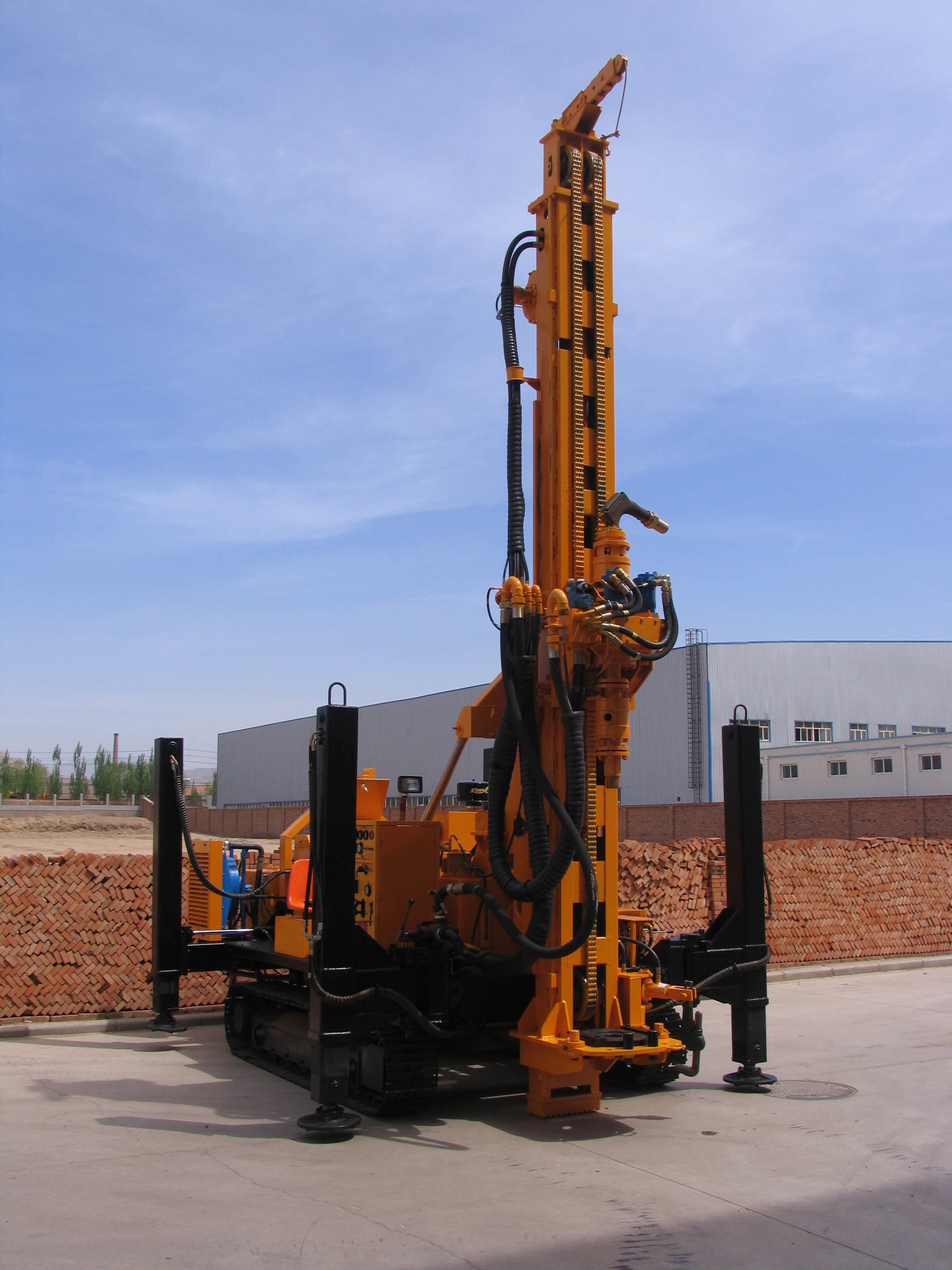

صورة المنتج
