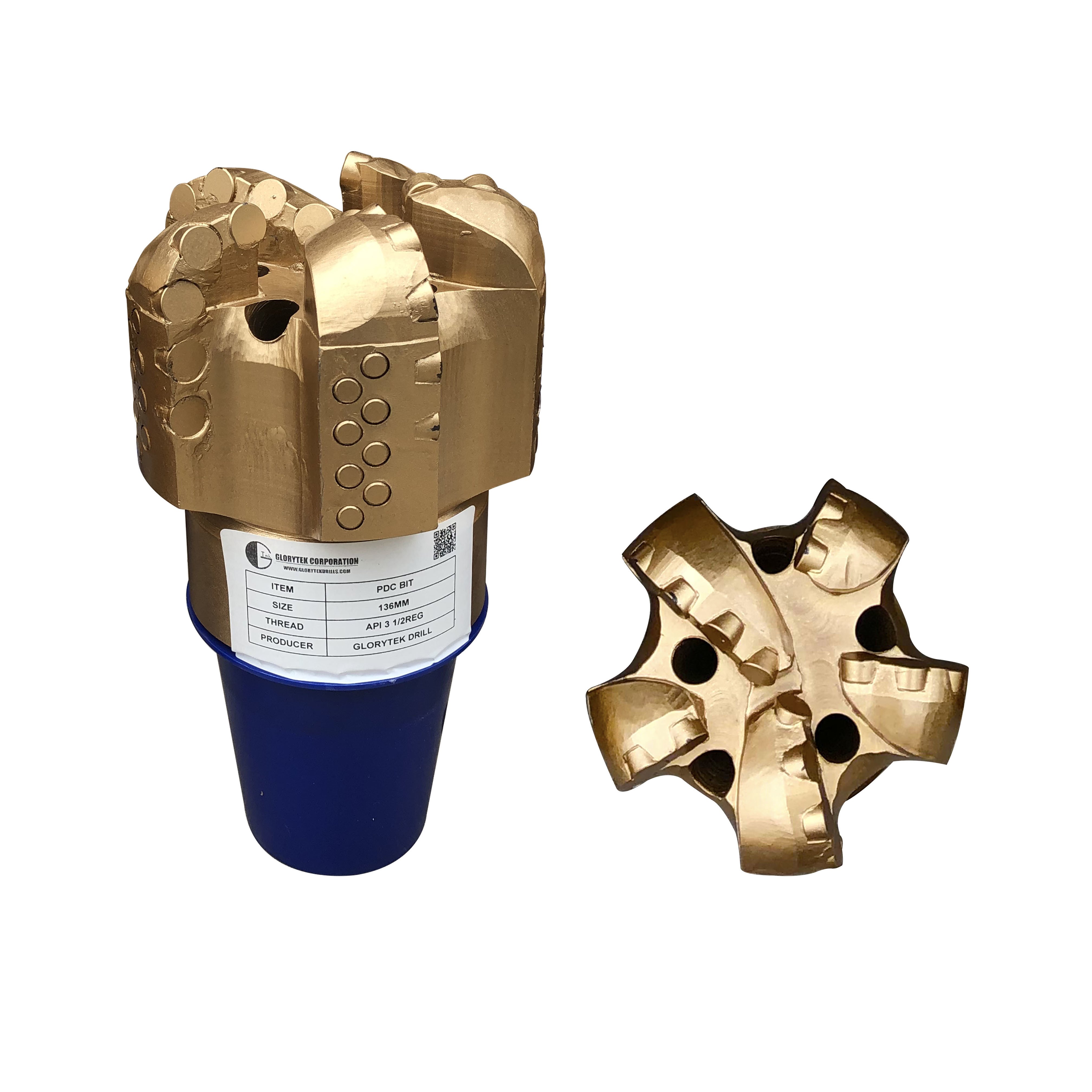

قطعة حفر PDC
وصف المنتج
- عدد الشفرات: 5 شفرات
- الاستخدام: إنها أداة حفر شائعة الاستخدام في صناعة الحفر ، يمكننا توفير جسم الصلب ونوع المصفوفة. إنها مناسبة لحفر البئر / النفط / HDD.
-أجنحة: 2 أجنحة، 3 أجنحة، 4 أجنحة، 5 أجنحة و 6 أجنحة، الخ
الحجم العادي: 6'7'7'7/8'8' 1/2'9'7/8'12'1/4'17'1⁄2'27mm-559mm
-المادة:
> حفر الماس المدمج من نوع المصفوفة (PDC) هو حفر من نوع القطع الذي يحامض الماس المدمج إلى مصفوفة الحفر عن طريق الحرارة.
قطعة المصفوفة مع مسحوق كربيد التولفستين، ومحاطة على مصفوفة كربيد التولفستين مع خط الكريستال الكلي الاصطناعي
ورق مركب من الماس
> يتم معالجة حفر PDC في جسم الفولاذ وتشكيلها باستخدام سبائك النيكل والكروم والموليبدينوم. بعد المعالجة الحرارية ، يتم حفر جسم حفر الحفر ،ويتم لحام ورقة الماس المركب الاصطناعي متعدد البلورات إلى تجويف الأسنان في جسم قاعدة قطعة الحفر عن طريق الحرارة.
المعلم التقني
|
الحجم
|
6 1/2 بوصة
|
8'
|
|
شفرة
|
5
|
5
|
|
الاتصال
|
3 1/2'REG
|
4 1/2REG
|
|
الجسم
|
جسد من الفولاذ
|
جسد من الفولاذ
|
| أنواع PDC Concave Bit والتطبيق | ||
| النوع | التطبيق | |
| PDC 3 أجنحة مكعوبة | عادي | مناسبة لتشكيلات الصخور f < 8 |
| معززة | مناسبة لتشكيلات الصخور f < 10 | |
| PDC 4 أجنحة مكعوبة | عادي | مناسبة لتشكيلات الصخور f < 10 |
| معززة | مناسبة لتشكيلات الصخور f < 12 | |
| PDC 5 أجنحة مكعوبة | |||||
| النوع | قطرها (ملم) |
(هاي) (ملم) |
نقطة الانقطاع (مكونات) |
قطعة PDC (القطع) |
فوهة (مكونات) |
| عادي معززة |
75 | 120 | 2 | 8 | 6 |
| 94 | 125 | 2 | 8 | 6 | |
| 113 | 130 | 2 | 12 | 6 | |
| 133 | 140 | 3 | 12 | 6 | |
