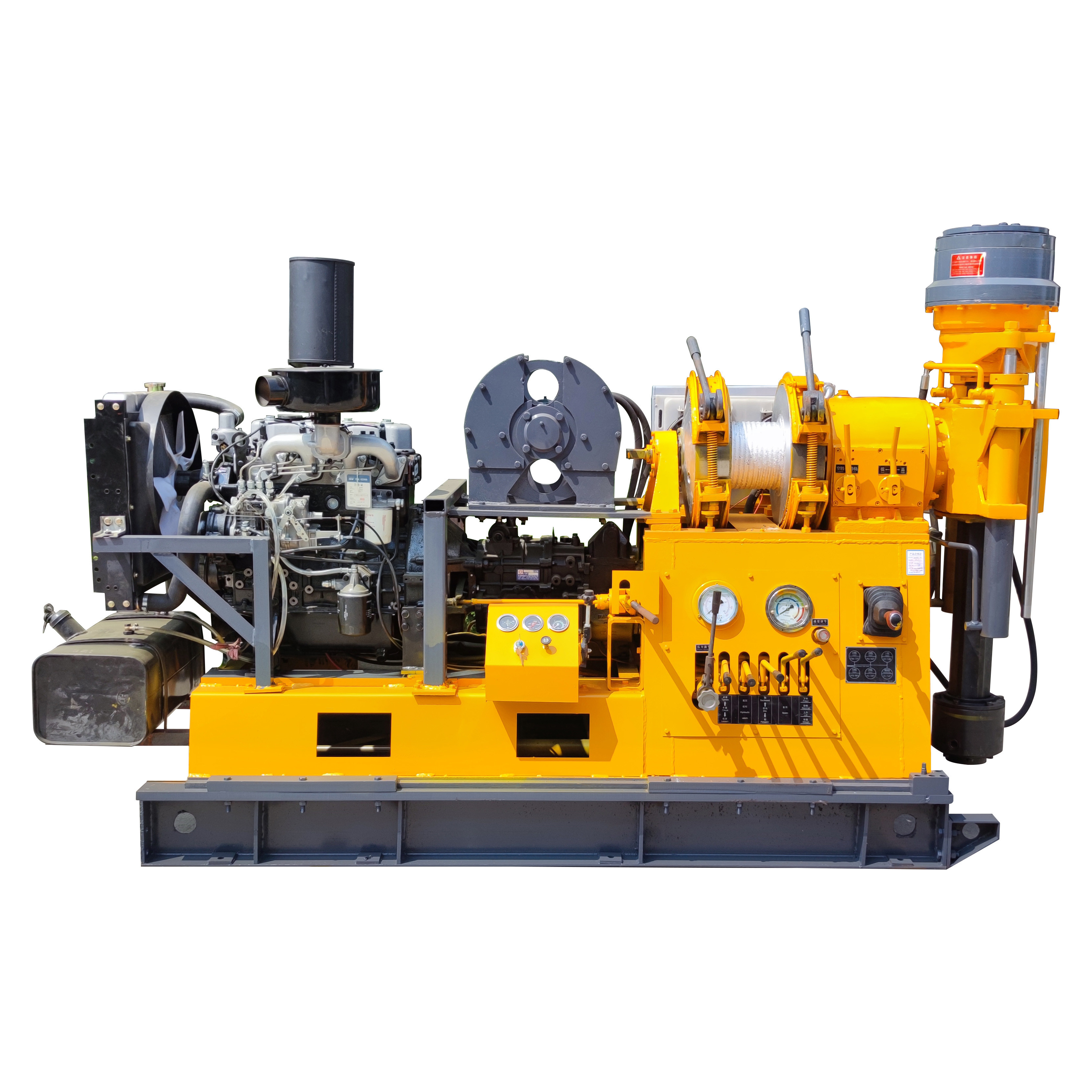

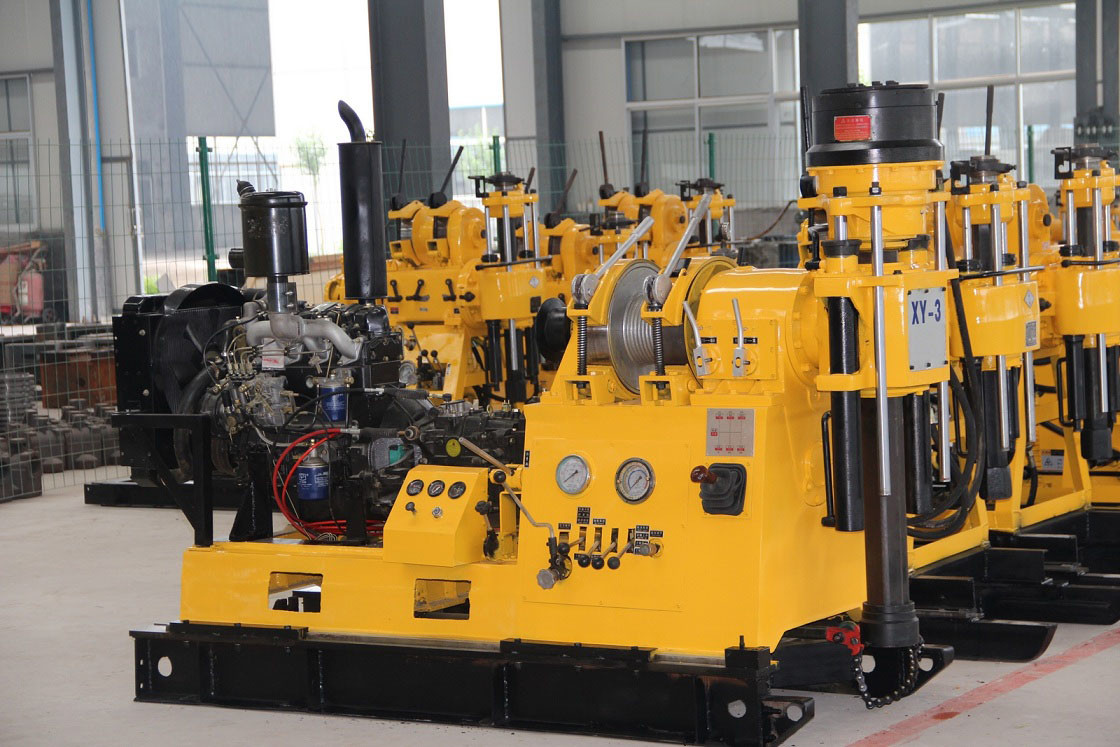

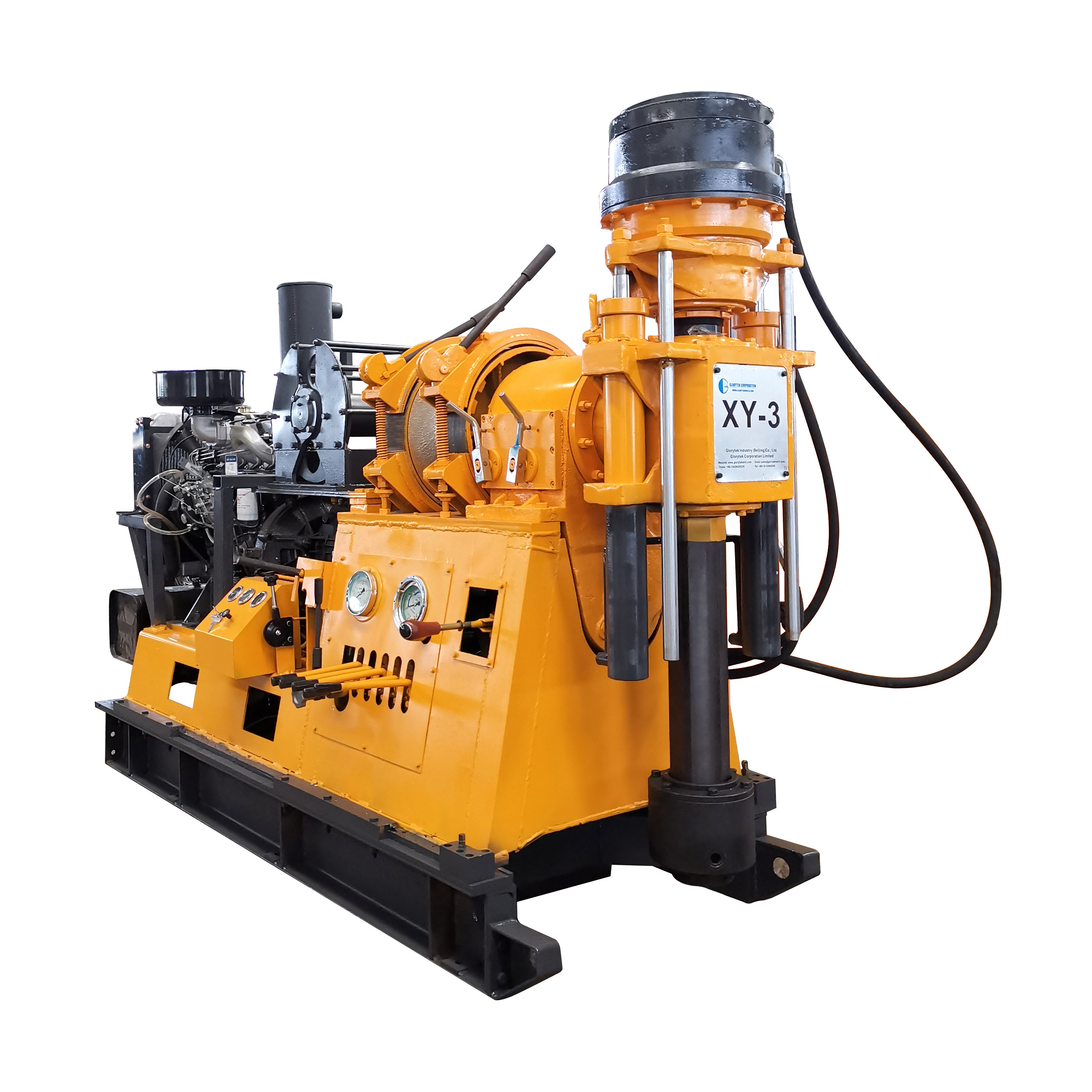

جهاز الحفر الأساسي XY-3
مقدمة مختصرة:
جهاز الحفر من سلسلة XY-3 عبارة عن جهاز حفر أساسي من نوع المغزل ذو عمق ضحل / متوسط العمق.تستخدم الماكينة بشكل أساسي في الحفر الماسي وهي قادرة على تلبية احتياجات طلبات تكنولوجيا الحفر المختلفة.إنها تعتمد محرك كهربائي أو محرك ديزل كوحدة طاقة.يمتلك جهاز الحفر هيكلًا بسيطًا وسهل التشغيل.
ميزة:
تم تجهيز الحفارة بأحدث ناقل حركة للشاحنة الثقيلة MW525 ، والذي يمتلك 10 تروس أمامية و 2 تروس خلفية.يضمن ناقل الحركة مدى سرعة معقولًا كافيًا ، ويمكن أن يلبي احتياجات تقنيات الحفر المختلفة.
ب- القطر الداخلي لمغزل الحفارة 96 مم ، مدفوع بنظام ميكانيكي ، يمكن أن ينتج عزم دوران كبير.يمكن للرافعة رفع الحد الأقصى.3000 كجم بخط واحد.
C تم تثبيت مقابض التشغيل معًا في تخطيط معقول لجعل تشغيل الماكينة أكثر ملاءمة للعمال.
يمكن تشغيل D.Spindle والرافعة بشكل منفصل.
إن ثقب بئر المغزل بقطر داخلي كبير ، قادر على تغيير قضيب الحفر السداسي الكبير.
الاستعمال:
الاستكشاف الجيولوجي العام والاستكشاف ، واستكشاف الطرق والمباني الشاهقة ، وأنواع الثقوب الاستقصائية في الهيكل الخرساني ، وسدود النهر ، وحفر حفرة الحشو من الطبقة التحتية والحشو المباشر ، والآبار المدنية وآبار تكييف الهواء المركزية الأرضية ، والابتلاع والحفر الأساسي متوسط العمق.
| المقياس التقني | |
| المعلمة التقنية XY-3 | |
| عمق الحفر | 100،250 ، 300 ، 600 م |
| قطر فتحة النهاية المقابلة | 300 ، 200 ، 150 ، 75 ملم |
| الأعلى.حفرة مفتوحة ضياء. | 300 ملم |
| فتحة نهاية ضياء. | 75 ملم |
| قطر قضيب الحفر | 60 ملم |
| زاوية الحفر | 90 درجة ~ 65 درجة |
| أبعاد الآلة | 2500 × 900 × 1800 ملم |
| وزن الحفر (مع القوة) | 1800 كجم |
| مغزل | |
| سرعة المغزل | سرعة منخفضة للأمام 30،53،88،145،222 لفة / دقيقة |
| سرعة عالية للأمام 143،250،414،684،1050r / min | |
| عكس 29 ، 137r / دقيقة | |
| ضربة المغزل | 600 ملم |
| القطر الداخلي للمغزل | 96 ملم |
| قدرة الرفع | 6000 كجم |
| ونش | |
| Max.Single خط قدرة الرفع | 3000 كجم |
| Max.Single خط سرعة الرفع | 0.5-1.9 م / ث |
| عيار وايرروب | 12.5 ملم |
| قدرة الأسطوانة | 50 م |
| قطر بكرة | 300 ملم |
| عناق عرض حزام فولدجيت | 90 ملم |
| مضخة زيت التروس | |
| مضخة زيت التروس المزدوجة | CBF-F63 / 25 |
| النزوح الأمامي والضغط | 63 لتر / دقيقة 20 ميجا باسكال |
| خلف النزوح والضغط | 25 لتر / دقيقة 20 ميجا باسكال |

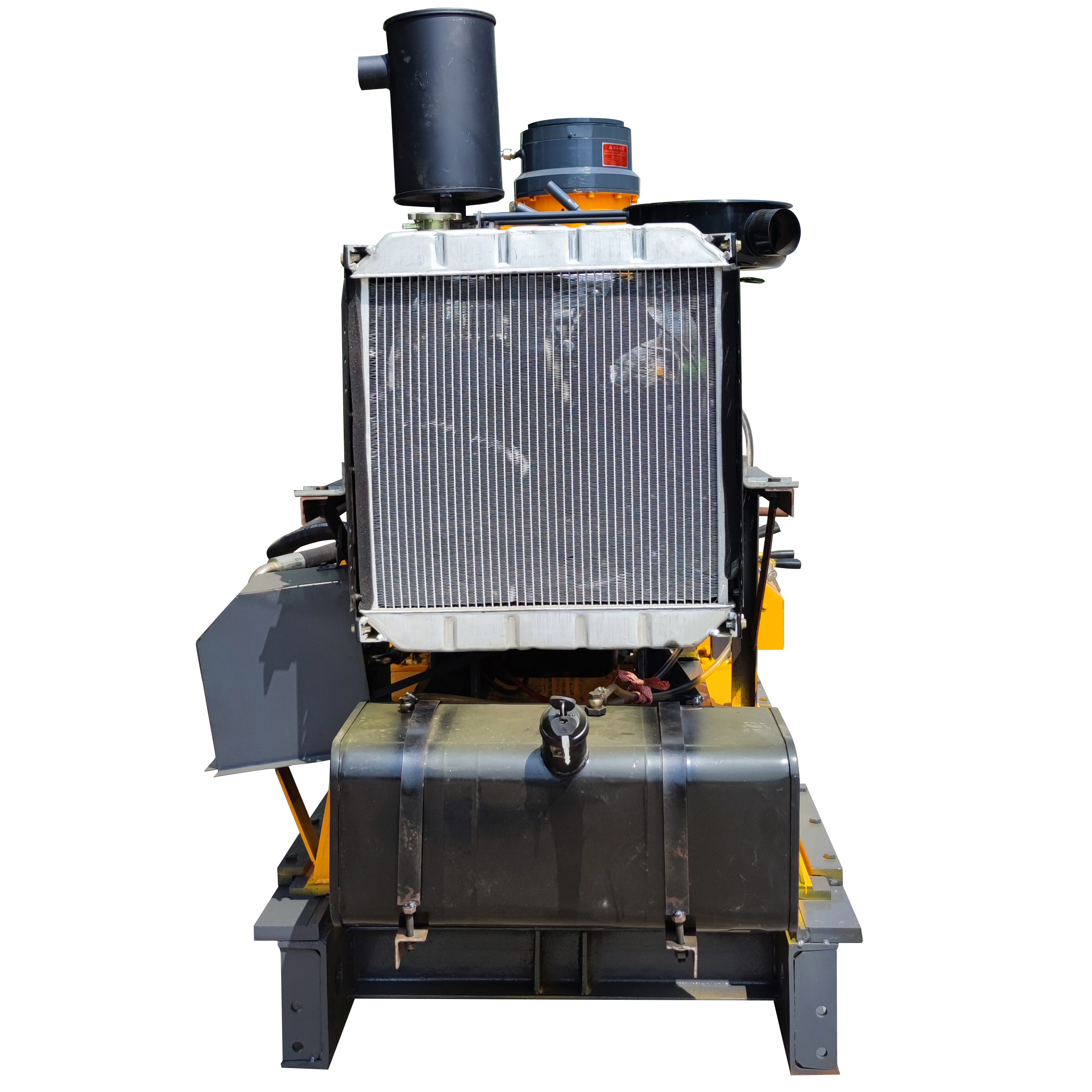

| وحدة الطاقة | |
| محرك ديزل YN27 | 42 كيلو واط |
| تصنيف سريع | 2400r / دقيقة |
