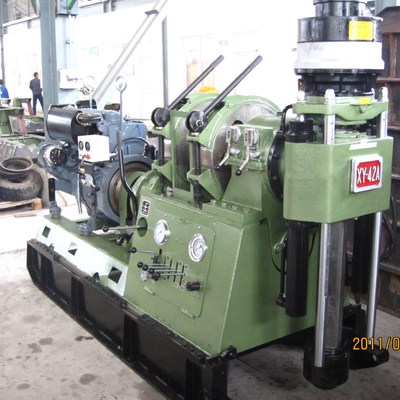

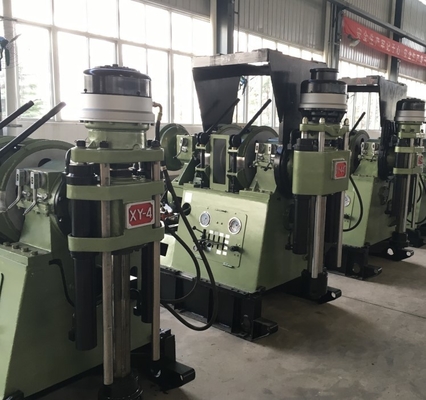

XY- سلسلة حفارات حفر الآبار العميقة من النوع السلكي لأخذ عينات الصخور العميقة
حول سلسلة XY جهاز الحفر:
طرازات XY-4TL / XY-42TL / XY-44TL / XY-5TL / XY-6TL / XY-6BTL بسيطة في الهيكل وموثوقة للتشغيل ومريحة للصيانة ، كما أنها تتميز بما يلي:
1. إنه نتاج التكامل المثالي للنظام الهيدروليكي الكامل مع تكنولوجيا الحفر الميكانيكية التقليدية.
2. مُجهزة برافعة هيدروليكية مساعدة ومضخة طين هيدروليكية ، فهي مريحة للتركيب.مع هيكلها المضغوط ، فهي مريحة أيضًا للتشغيل.
3. مُثبَّتة ببرج حفر برفع هيدروليكي ، فهي مرنة في التشغيل.
4. مع 4 دعامات هيدروليكية ، فهي مستقرة في التشغيل.
5. مزود بجهاز الزاحف ، فإن الحفارة توفر المرونة وسهولة التنقل بين مواقع العمل.
المعلمة التقنية:
| نموذج | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| عمق الحفر | 700-1000 م | 700-1100 م | 700-1400 م | 900-1800 م | من 1000 إلى 2100 م | 1200-2400 م | |
| زاوية الحفر | 45-90 درجة | 45-90 درجة | 45-90 درجة | 90 درجة | 90 درجة | 90 درجة | |
| سرعة المغزل | إيجابي | 101،187،267 ، 388،311،574 819،1191 دورة في الدقيقة |
82،151،215 ، 313،251،463 ، 661،961 دورة في الدقيقة |
83،152،217 ، 316،254،468 ، 667،970 دورة في الدقيقة |
96170244 ، 284،357،471 ، 678994 دورة في الدقيقة |
92،162،244 ، 284،357،471،678،994 دورة في الدقيقة |
96،178،253 ، 369268494 ، 705 ، 1025 دورة في الدقيقة |
| سلبي | 83251 دورة في الدقيقة | 67205 دورة في الدقيقة | 67206 دورة في الدقيقة | 84293 دورة في الدقيقة | 85،234 دورة في الدقيقة | 78،248 دورة في الدقيقة | |
| الأعلى.سرعة المغزل | 2640 نيوتن متر | 3200 نيوتن متر | 3200 نيوتن متر | 5500 نيوتن متر | 7800 نيوتن متر | 7800 نيوتن متر | |
| ضربة تغذية المغزل | 600 ملم | 600 ملم | 600 ملم | 600 ملم | 720 ملم | 720 ملم | |
| قطر عقد المغزل | 68 ملم | 93 ملم | 93 ملم | 93 ملم | 93 ملم | 118 ملم | |
| قدرة الرفع القصوى للمغزل | 80 كيلو نيوتن | 80 كيلو نيوتن | 120 كيلو نيوتن | 135 كيلو نيوتن | 200 كيلو نيوتن | 200 كيلو نيوتن | |
| الأعلى.قوة الضغط للمغزل | 60 كيلو نيوتن | 60 كيلو نيوتن | 90 كيلو نيوتن | 100 كيلو نيوتن | 150 كيلو نيوتن | 150 كيلو نيوتن | |
| قطر الأسلاك الفولاذية | 16 ملم | 16 ملم | 17،5 ملم | 18.5 ملم | 21.5 ملم | 21.5 ملم | |
| سعة الاسطوانة المتعرجة | 90 م | 90 م | 110 م | 120 م | 120 م | 120 م | |
| قوة الرفع القصوى | 30 كيلو نيوتن | 30 كيلو نيوتن | 45 كيلو نيوتن | 60 كيلو نيوتن | 85 كيلو نيوتن | 85 كيلو نيوتن | |
| ارتفاع برج الحفر | 10 م | 10 م | 10 م | 12 م | 12 م | 12 م | |
| وحدة الطاقة (محرك ديزل) | 74KW / 2200r / دقيقة | 82KW / 2200r / دقيقة | 97KW / 2200r / دقيقة | 132KW / 2200r / دقيقة | 132KW / 2200r / دقيقة | 132KW / 2200r / دقيقة | |
| مضخة الطين | 160 لتر / دقيقة | 160 لتر / دقيقة | 250 لتر / دقيقة | 250 لتر / دقيقة | 320 لتر / دقيقة | 320 لتر / دقيقة | |
| خلاط (اختياري) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| الرافعة المساعدة | 12 كيلو نيوتن | 12 كيلو نيوتن | 12 كيلو نيوتن | 12 كيلو نيوتن | 15 كيلو نيوتن | 15 كيلو نيوتن | |
| ماكس تحميل الصاري | 100 كيلو نيوتن | 100 كيلو نيوتن | 100 كيلو نيوتن | 200 كيلو نيوتن | 200 كيلو نيوتن | 200 كيلو نيوتن | |
| سرعة التحرك | 1،5 كم / ساعة | 1،5 كم / ساعة | 1،5 كم / ساعة | 1،5 كم / ساعة | 1،5 كم / ساعة | 1،5 كم / ساعة | |
| قدرة التسلق | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | |
| أبعاد | 4785 * 2220 * 10524 ملم | 4785 * 2220 * 10524 ملم | 4785 * 2220 * 10524 ملم | 6186 * 2220 * 12000 مم | 6186 * 2220 * 12000 مم | 6186 * 2220 * 12000 مم | |
| وزن | 9،3 طن | 9،6 طن | 10 ت | 13.5 طن | 14 ت | 14،6 طن | |
