فيكس بيند 120mm 5 Stages Downhole Mud Motor For Horizontal Direction Drill. فيكس بيند 120 ملم 5 مراحل أسفل البئر محرك الطين للحفر الاتجاهي الأفقي
يتكون محرك قاع البئر من خمس مجموعات من المحمل ، وقسم الطاقة ، والاقتران ، وصمام منع السقوط ، والصمام الجانبي.
تتكون مجموعة الصمام الجانبي من جسم الصمام ، قلب الصمام ، جلبة الصمام ، الزنبرك ، لوحة الغربال ، الأختام والحلقة.
تتكون الجمعية المضادة للإسقاط من فرعي مضاد للإسقاط ، وبرغي مضاد للإسقاط وقضيب مضاد للإسقاط
وظيفة اقتران التجميع هي تحويل حركة الكواكب إلى دوران ثابت ثابت لقسم الطاقة ، لنقل عزم الدوران والسرعة من المحرك في قسم الطاقة ، ولكن بعضها عبارة عن وصلات مرنة.

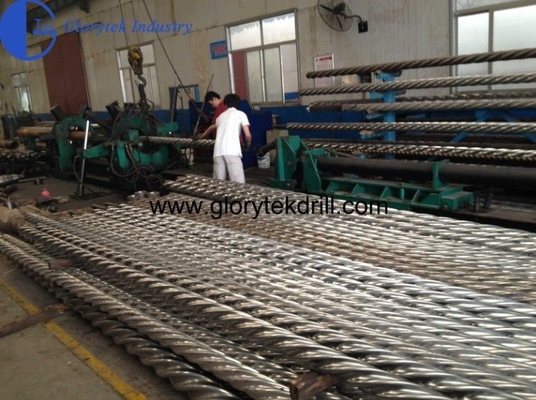

تتكون مجموعة قسم الطاقة من الجزء الثابت والدوار.الجزء الثابت مصنوع عن طريق ضغط الأكمام المطاطية على جدار الأنبوب الفولاذي.هناك أشكال لولبية مع معلمة هندسية معينة.الدوار هو قضيب لولبي مطلي بالكروم.
Bearing Assembly هي نقل القوة الديناميكية الدورانية للمحرك إلى لقمة الحفر ، في غضون ذلك لتحمل القوة المحورية والحمل الشعاعي من وزن الحفر.
ملامح من زاوية الانحناء قابل للتعديل أسفل حفرة المحرك

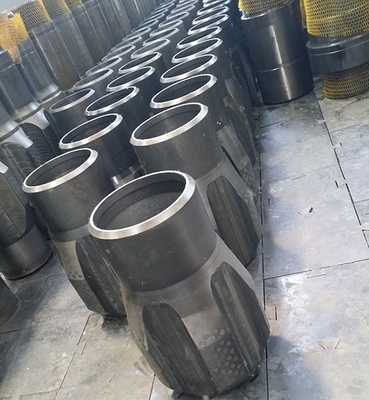

يمكن ضبط زاوية الانحناء للمحرك ذي الفتحة السفلية على فوهة البئر.يمكن تغيير المثبتات ذات الأشكال والأحجام المختلفة وفقًا للمتطلبات المختلفة.
ميزات محرك قريب من حفرة أسفل البئر
يتم تثبيت نقطة قياس أداة القياس في محرك قاع البئر ، وهو أقرب إلى لقمة الحفر.مسار الحفر أكثر دقة وموثوقية.
| 钻具 型号 | 5LZ120 × 7.0 (Ⅱ) | 5LZ120 × 7.0-4.5 | 5LZ120 × 7.0 فولت | 7LZ120 × 7.0-2.9 | ||
| نموذج | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合 井 眼 | في | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 |
| حجم البت | مم | |||||
| 外径 | في | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| التطوير التنظيمي | مم | |||||
| 可调 角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达 头 数 الفص | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达 级数 مراحل | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达 压降 | الآلام والكروب الذهنية | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| ضغط | PSI | 421 | ||||
| 流量 范围 معدل المد و الجزر | لتر / ثانية | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每 转 排量 | L / ص | 4.0 0.95 | 4.8 0.8 | 4.0 0.95 | 7.6 0.5 | 12.59 |
| التدفق لكل ثورة | ص / غال | 0.3 | ||||
| 钻头 转速 | دورة في الدقيقة | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| سرعة البت | ||||||
| 工作 扭矩 | ن م | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| عزم الدوران | قدم- رطل | 3429 | ||||
| 最大 扭矩 أقصى عزم | ن م | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| قدم- رطل | 5140 | |||||
| 输出 功率 | كو | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8 - 63 | 23-44 |
| انتاج الطاقة | HP | 30.8 - 59 | ||||
| 推荐 钻 压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| الوزن على البت | رطل | 8800 | ||||
| 最大 钻 压 الأعلى.الوزن على البت | KN رطل | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接 螺纹 اتصال (REG) | العلوي (صندوق) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| السفلى (صندوق) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

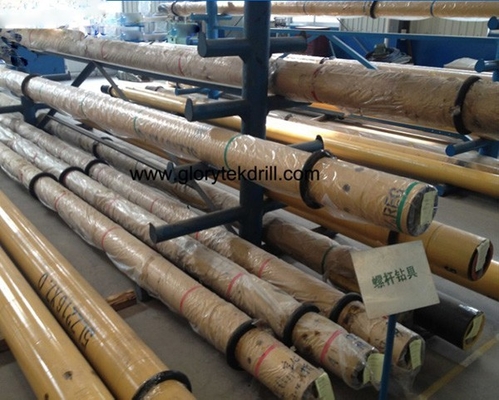

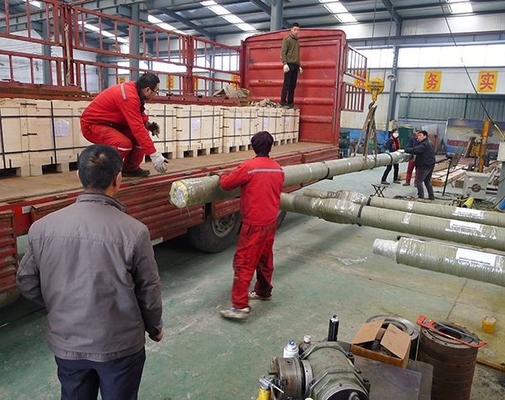

التعبئة: تصدير التعبئة القياسية لمحرك الطين قاع البئر
التسليم: عادة بعد 10-15 يوما من الدفع المسبق.
شركة Glorytek Industry (Beijing) Co. ، Ltd هي شركة متخصصة في تصنيع وتوريد معدات الحفر وأدوات الحفر بخبرة تزيد عن 20 عامًا.نحن مدعومون ومساعدون من قبل فريق R & D ومهندسين ذوي خبرة عالية تمكننا من إكمال جميع المشاريع المخصصة بنجاح وفقًا لمتطلبات العملاء.
يغطي مصنعنا مساحة 250.000 متر مربع ، تبلغ مساحة البناء حوالي 150.000 متر مربع ، به ماكينات تصنيع ، مركز معالجة CNC ، آلة لحام احتكاك ، معدات اختبار وما إلى ذلك أكثر من 200 مجموعة وأكثر من 600 موظف. تم تصدير منتجاتنا أكثر من 60 دولة حول العالم.
