حفر أفقي اتجاهي 127 مم 5 مراحل محرك طيني أسفل البئر مع فيكس بيند
يتكون محرك قاع البئر من خمس مجموعات من المحمل ، وقسم الطاقة ، والاقتران ، وصمام منع السقوط ، والصمام الجانبي.مبدأ العمل لمحرك طين قاع البئر هو تحويل طاقة الضغط السائل إلى طاقة ميكانيكية من خلال سائل الحفر كطاقة.إنها أداة حفر كهربائية حجمية في قاع البئر.أثناء عمليات الحفر ، يتم ضخ الطين إلى الخارج بواسطة مضخة الطين ويتدفق إلى المحرك من خلال الصمام الجانبي ، مما يشكل فرق ضغط معين بين مدخل ومخرج المحرك ، وذلك لدفع الدوار للدوران حول محور الجزء الثابت.تنقل أعمدة الكردان وأعمدة الإدارة سرعة الدوران وعزم الدوران إلى المثقاب.
قامت شركتنا بتحديث تكنولوجيا التصنيع الخاصة بها على وحدة الانكسار لأربع مرات مع عملية صارمة وهياكل أكثر منطقية ، وحسنت وظائفها وجعلها أسهل في التشغيل.
مميزات محرك ناقل الحركة المحكم بالزيت بفتحة أسفل المحرك
تم تحسين بيئة العمل لمحمل الدفع والمحمل الشعاعي ، وزاد وقت العمل للمحرك السفلي خلال رحلة واحدة.
ميزات المحرك ذو الفتحة السفلية المقاوم للحرارة العالية
تم تجهيز الجزء الثابت بمطاط عالي الجودة ومقاوم لدرجة الحرارة العالية ، والذي يتيح للمحرك ذي الفتحة السفلية أداء مستقرًا لفترة طويلة تحت الحفرة حيث تصل درجة الحرارة حتى إلى 150 درجة مئوية و 180 درجة مئوية.
| 钻具 型号 | 5LZ120 × 7.0 (Ⅱ) | 5LZ120 × 7.0-4.5 | 5LZ120 × 7.0 فولت | 7LZ120 × 7.0-2.9 | ||
| نموذج | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合 井 眼 | في | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 |
| حجم البت | مم | |||||
| 外径 | في | 43/4122 | 43/4122 | 43/4122 | 43/4122 | 43/4122 |
| التطوير التنظيمي | مم | |||||
| 可调 角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达 头 数 الفص | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达 级数 مراحل | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达 压降 | الآلام والكروب الذهنية | 3.5508 | 4.5653 | 5.0725 | 2.2319 | 2.9 |
| ضغط | PSI | 421 | ||||
| 流量 范围معدل المد و الجزر | لتر / ثانية | 9-13-16143-206-254 | 10-14-18159-222-285 | 9-13-16143-206-254 | 10-15-19159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每 转 排量 | L / ص | 4.00.95 | 4.80.8 | 4.00.95 | 7.60.5 | 12.59 |
| التدفق لكل ثورة | ص / غال | 0.3 | ||||
| 钻头 转速 | دورة في الدقيقة | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| سرعة البت | ||||||
| 工作 扭矩 | ن م | 17001255 | 25601890 | 22801683 | 20201490 | 4650 |
| عزم الدوران | قدم- رطل | 3429 | ||||
| 最大 扭矩 أقصى عزم | ن م | 25501880 | 38402832 | 34202522 | 30302235 | 6970 |
| قدم- رطل | 5140 | |||||
| 输出 功率 | كو | 25.2-44.833.8-60 | 34-9153.6-96.5 | 36-6448.2-85.8 | 17-4722.8 - 63 | 23-44 |
| انتاج الطاقة | HP | 30.8 - 59 | ||||
| 推荐 钻 压 | KN | 306600 | 408800 | 408800 | 306600 | 40 |
| الوزن على البت | رطل | 8800 | ||||
| 最大 钻 压الأعلى.الوزن على البت | KNرطل | 6013200 | 6013200 | 6013200 | 6013200 | 60 |
| 13200 | ||||||

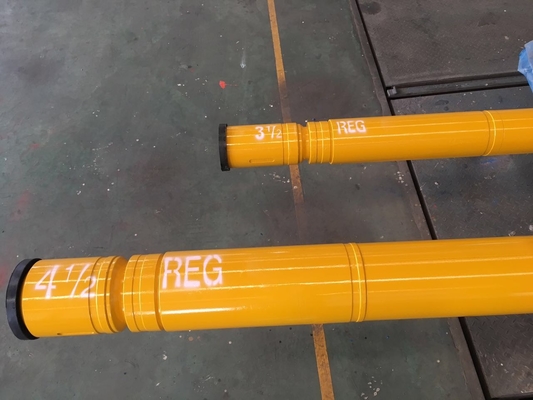

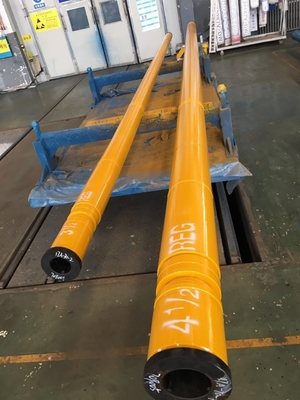

| 连接 螺纹 اتصال (REG) | العلوي (صندوق) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| السفلى (صندوق) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
التعبئة: تصدير التعبئة القياسية لمحرك الطين قاع البئر
التسليم: عادة بعد 10-15 يوما من الدفع المسبق.
شركة Glorytek Industry (Beijing) Co. ، Ltd هي شركة متخصصة في تصنيع وتوريد معدات الحفر وأدوات الحفر بخبرة تزيد عن 20 عامًا.نحن مدعومون ومساعدون من قبل فريق R & D ومهندسين ذوي خبرة عالية تمكننا من إكمال جميع المشاريع المخصصة بنجاح وفقًا لمتطلبات العملاء.
العمليات المناسبة والصيانة المخصصة هي أساس الحفاظ على عمل المعدات بشكل جيد.بالإشارة إلى دليل التشغيل وإتقان مبادئ العمل ، فإنه سيساعد على تخفيف كثافة اليد العاملة وتحسين كفاءة الإنتاج.
نحن نتبع بدقة نظام مراقبة الجودة ISO9001: 2000.للمضي قدمًا وفقًا لإجراءات التصنيع وإصلاح الأخطاء بشكل فعال ، فإن قيمنا الأساسية لكوننا مسؤولين عن المنتجات واحترام الحياة.
