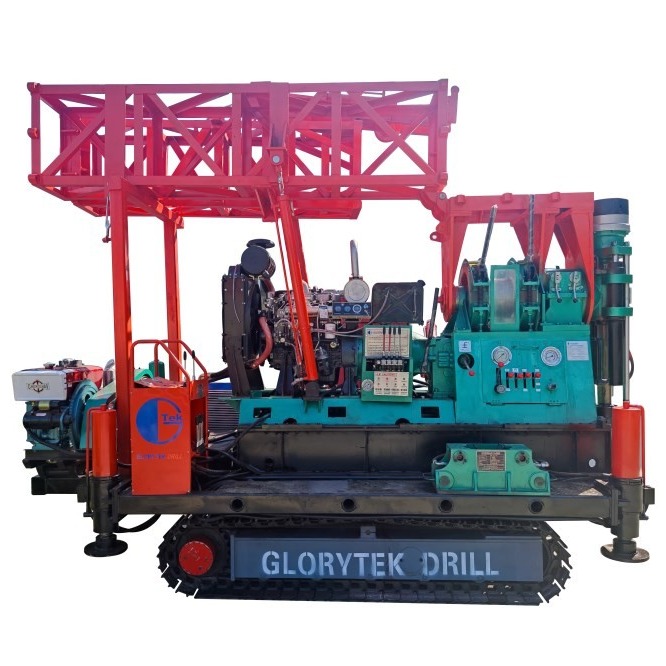

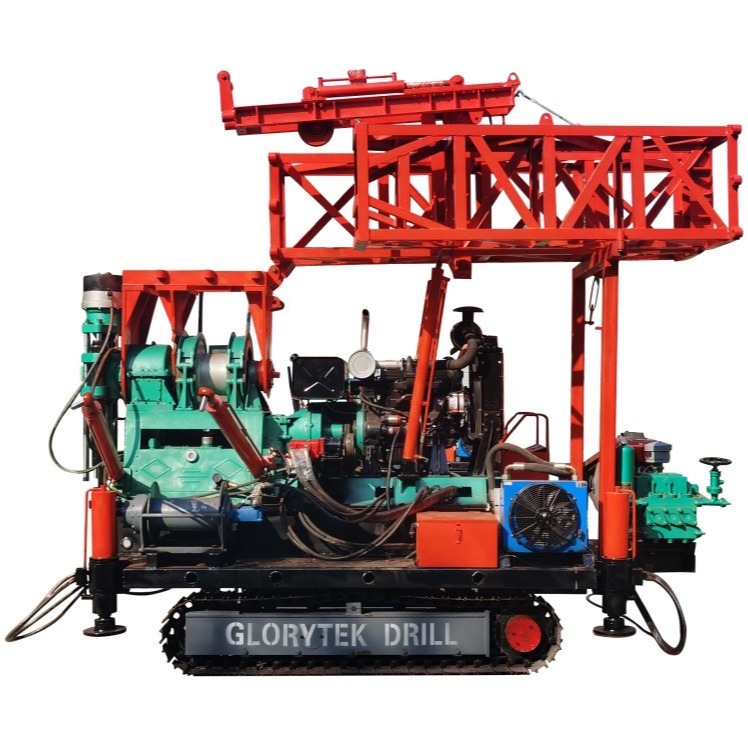

XY-4 أجهزة الحفر الاستكشافية ذات العمق الضحل متوسط العمق XY-4 مع أدوات الحفر
حول جهاز الحفر XY-3:
XY-4 عبارة عن جهاز حفر أساسي ضحل / متوسط الثقب.يمكن استخدامه ليس فقط لحفر لقمة الكربيد للهندسة الجيولوجية
التنقيب واستكشاف سوائل الطبقة الضحلة الهيدرولوجية واستكشاف الغاز الطبيعي ، وكذلك حفر لقمة الماس ذات القطر الصغير لاستكشاف الرواسب المعدنية واللامعدنية والصلبة.لقد تم تطبيقه على نطاق واسع في عمليات الحفر لمسح الطاقة ، وبناء الطرق السريعة / السكك الحديدية ، وهندسة الطاقة الكهرومائية ، والهندسة المدنية ، إلخ.
سمات:
1. يتميز جهاز الحفر بسرعات دوران أعلى ونطاق سرعة منطقي ، ونطاق أكبر لدرجات السرعة وعزم دوران منخفض السرعة أكبر.إنه قابل للتطبيق على الحفر الأساسي ذو القطر الصغير مع قطع الماس ، ويمكنه أيضًا تلبية متطلبات الحفر الأساسي ذو القطر الكبير مع لقم السبائك الصلبة وحفر الفتحات الهندسية المختلفة ؛
2. إنها تتبنى صندوق نقل الحركة والقابض ، بهيكل بسيط وتصميم عقلاني.جميع الأجزاء مكشوفة ، بدون
متداخلة وسهلة الصيانة والخدمة والإصلاح.
3. تتميز بسرعتين عكسيتين من أجل التعامل مع الحادث في الحفرة ، مع قوة عمل أقل وتشغيل آمن.
4. تعتمد مضخة التروس الهيدروليكية الخاصة بها مضخة الزيت الخاصة بالمركبة ، والتي يتم تعليقها مباشرة في علبة النقل ، مع هيكل مدمج وسهل الفك والإصلاح.
5. جهاز الحفر خفيف الوزن ، سهل الفك والتحريك ومتاح للتشغيل في المناطق الجبلية.
6. إنها مجهزة بأدوات كافية ، والتي تفضل السيطرة على الوضع في الحفرة ، مع عدد قليل من مقابض التشغيل ، وتتميز بالتخطيط العقلاني والتشغيل المرن والموثوق ؛
7. يمكن للآلة أن تتحرك بثبات وثبات.إطارها صلب ، مع مركز ثقل منخفض واستقرار جيد أثناء
حفر عالي السرعة
8. تم تبني ظرف الغطاس الهيدروليكي ، مع عملية تثبيت موثوقة وخالية من إتلاف أنبوب القيادة.
المواصفات الفنية:
المعلمة التقنية:
| 1. المواصفات الأساسية لجهاز الحفر الأساسي طراز XY-4 | |||
| عمق الحفر | 1000 م (قضيب عادي Φ42mm) | ||
| 700 م (قضيب عادي Φ50 مم) | |||
| 1000 م (قضيب BQ) | |||
| 700 م (قضيب NQ) | |||
| زاوية الدوران للمغزل | 0 ～ 360 درجة | ||
| الأبعاد (L × W × H) بدون الزاحف | 2710 × 1100 × 1750 مم | ||
| وزن منصة الحفر (بدون وحدة الطاقة)) | 1720 كجم | ||
| 2-الدوار (مجهز بوحدة طاقة 52 كيلو وات ، 2200 لفة / دقيقة) | |||
| سرعة دوران المغزل | إيجابي في السرعة المنخفضة | 148 ； 274 ； 392 ； 569r / دقيقة | |
| إيجابي في السرعة العالية | 456 ； 841 ； 1201 1747 دورة / دقيقة | ||
| سلبي في السرعة المنخفضة | 122r / دقيقة | ||
| سلبي في السرعة العالية | 338r / دقيقة | ||
| شوط المغزل | 600 ملم | ||
| الأعلى.قدرة الرفع للمغزل | 80 كيلو نيوتن | ||
| الأعلى.قوة الضغط للمغزل | 60 كيلو نيوتن | ||
| الأعلى.عزم الدوران من المغزل | 3355N · م | ||
| معرف المغزل | 68 ملم | ||
| 3. الونش | |||
| الأعلى.قوة الرفع | 45 كيلو نيوتن | ||
| سرعة الرفع (الطبقة الثالثة) | 0.82 ； 1.51 2.16 3.15 م / ث | ||
| قطر السلك الفولاذي | 16 ملم / 19 ملم | ||
| سعة الأسطوانة للأسلاك | 90 م | ||
| 4. جهاز السفر على منصة التزلج | |||
| شوط الاسطوانة المنزلقة | 460 ملم | ||
| أقصى مسافة للفتحة بعد الانتقال الخلفي للواجهة الأمامية لجهاز الحفر | 310 ملم | ||
| 5. النظام الهيدروليكي | |||
| ضبط ضغط عمل النظام | 8 ميجا باسكال | ||
| إزاحة المضخة الهيدروليكية والعتاد | 20 مل / ص | ||
| 6. وحدة الطاقة | |||
| نموذج | Y2-200L-4 محرك كهربائي | محرك ديزل | محرك ديزل |
| قوة | 37 كيلو واط | 52 كيلو واط | 42 كيلو واط |
| دورة في الدقيقة | 1480r / دقيقة | 2200r / دقيقة | 1500r / دقيقة |
ملف الشركة
لدينا أكثر من 20 عامًا من الخبرة في توريد أنواع مختلفة من الحفارات الأساسية.بالنسبة للمشاريع ذات الأعماق المختلفة وأقطار الفتحات المختلفة ، يمكننا توفير مجموعة متنوعة من أجهزة الحفر الأساسية المناسبة.يمكننا توفير الحفارات من النوع المنزلق ونوع الزاحف ونوع المقطورة لتلبية الاحتياجات المختلفة للعملاء المختلفين.مرحبا بكم في الاستفسار.
ضمان ما بعد البيع
ضمان جهاز الحفر الأساسي:
(1) خلال فترة السنة الأولى بعد التسليم ، يتم ضمان توفير الأجزاء الرئيسية لجهاز الحفر الأساسي مجانًا بمجرد حدوث المشكلة بسبب مشكلة الجودة.
(2) الخدمة في موقع العمل: إذا لزم الأمر ، يمكن إرسال مهندسنا الفني إلى موقع العمل للخدمة الفنية ،
ولكن يجب أن تكون تكلفة التذكرة والإقامة والنظام الغذائي ورسوم الخدمة على حساب المشتري.
(3) يجب تقديم مساعدة ما بعد البيع في الوقت المناسب طوال الوقت.
