منصة الحفر الأساسية XY-3
مقدمة قصيرة:
أجهزة الحفر من سلسلة XY-3 هي أجهزة حفر عميقة / متوسطة عمق نوع محول.تستخدم الآلة بشكل رئيسي لحفر الماس وقادرة على تلبية احتياجات طلبات تكنولوجيا الحفر المختلفة. يتبنى محرك كهربائي أو محرك ديزل كوحدة طاقة. يمتلك الجهاز هيكلًا بسيطًا وسهل التشغيل.
الخصائص:
A. تم تجهيز منصة الحفر بنظام نقل شاحنة ثقيلة متقدمة MW525 ، يحتوي على 10 عجلات للأمام و 2 عجلات للخلف. يقدم هذا النظام التنفيذي المتطور مجموعة واسعة من السرعات ،تلبية متطلبات مختلفة من تقنيات الحفر المختلفة.
ب. يمتلك محور المنصة قطراً داخلياً كبيراً يبلغ 96 ملم، ويتم تشغيله بواسطة نظام ميكانيكي قوي يوفر عزم دوران كبير.الرافعة قادرة على رفع حمولة أقصاها 3000kg مع خط واحدلضمان عمليات رفع فعالة وموثوقة.
ج - يتم ترتيب مقبضات التشغيل بعناية وتثبيتها معًا في تخطيط مصمم جيدًا ، مما يعزز الراحة للمشغلين أثناء تشغيل الآلة.هذا الترتيب الايرغونومي يضمن سهولة الاستخدام ويزيد من الكفاءة العامة.
D. يمكن تشغيل الغزل والزنجر بشكل مستقل ، مما يوفر المرونة والتنوع في عمليات الحفر. وهذا يسمح للمشغلين بتحكم كل عنصر بشكل منفصل ،تحسين الأداء والقدرة على التكيف مع ظروف الحفر المتغيرة.
E. يحتوي فتحة الحفر على قطر داخلي واسع ، مما يسمح باستخدام قضبان حفر هكساجونال كبيرة.هذا التصميم يسمح للحفر بكفاءة ويسهل التبادل السلس لمعدات الحفر، وتعزيز الإنتاجية والتنوع في موقع العمل.
استخدام:
الاستكشافات والتحقيقات الجيولوجية العامة، واستكشافات الطرق والبنايات العالية، أنواع حفر البحث في الهياكل الخرسانية، السدود النهرية،حفر ثقوب التخزين تحت الصفر والتخزين المباشر، الآبار المدنية وآبار تكييف الهواء المركزية الأرضية ، الحفر في القاع والعمق المتوسط.
التاريخ التقني
| المعلم التقني | |
| المعلم التقني XY-3 | |
| عمق الحفر | 100,250، 300، 600 متر |
| قطر فتحة النهاية المقابلة | 300,200، 150، 75ملم |
| (ماكس) ، افتح الحفرة | 300ملم |
| نهاية الحفرة | 75ملم |
| قطر عصا الحفر | 60ملم |
| زاوية الحفر | 90°~65° |
| مقاس الجهاز | 2500 × 900 × 1800 ملم |
| وزن الحفر (مع القوة) | 1800 كجم |
| 立轴 الفوهة | |
| سرعة الفولاذ | إلى الأمام سرعة 3053,88,145،222r/min |
| إلى الأمام سرعة عالية 143250,414,684,1050r/min | |
| العكس 29, 137r/min | |
| مسار المروحة | 600ملم |
| القطر الداخلي للدوامة | 96ملم |
| قدرة الرفع | 6000 كجم |
| 卷扬机 الرافعة | |
| أقصى قدرة رفع على خط واحد | 3000 كجم |
| السرعة القصوى للرفع في خط واحد | 0.5-1.9m/s |
| عيار الحبل | 12.5ملم |
| سعة العجلات | 50 متر |
| قطر العجلة | 300ملم |
| عرض الحزام | 90ملم |
| مضخة زيت العجلات | |
| مضخة زيت العجلات المزدوجة | CBF-F63/25 |
| النزوح الأمامي، الضغط | 63 لتر/دقيقة 20Mpa |
| وراء النزوح، الضغط | 25 لتر/دقيقة 20Mpa |
| 动力 وحدة الطاقة | |
| محركات الديزل YN27 | 42كيلوواط |
| السرعة المسجلة | 2400r/min |

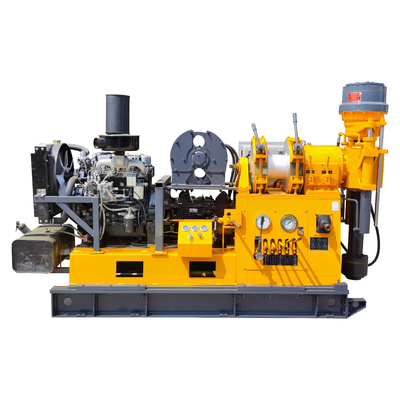

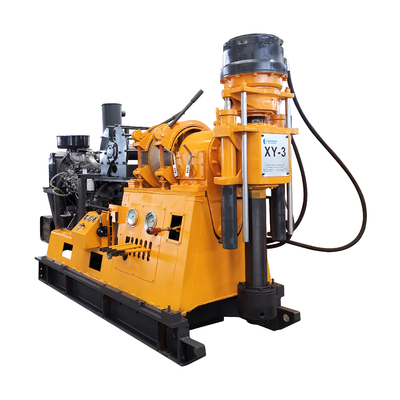

صورة المنتج
