أجهزة الحفر XY-1/XY-1A/GL200/GL250/GL300
تستخدم أجهزة الحفر XY-1/XY-1A/GL200/GL250/GL300 على نطاق واسع في عمليات التنقيب والاستكشاف واستكشاف المعادن وخدمة SPT ومشاريع حفر الحفر.,خفيفة الوزن ومريحة في النقل.
يمكن تركيب منصة الحفر الأساسية XY-1 / XY-1A / GL200 / GL250 / GL300 على هيكل مقطورة أو هيكل زاحف وفقًا لمتطلبات العملاء. هناك مضخة طين صغيرة على المنصات ،للحفر حفرة كبيرة أو حفرة عميقة، عادة ما يختار العملاء مضخات الوحل الأكبر مثل BW160 و BW160/10 و BW250 لتحقيق أداء أفضل.
التاريخ التقني
| النماذج | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| الحفرة | عمق الحفر | 100 متر | 100/180 متر | 250 متر | 250 متر | 300 متر | |
| شاشة الحفرة الأولية | 110ملم | 150ملم | 200ملم | 200ملم | 200ملم | ||
| يوم الحفرة الأخيرة | 75ملم | 75ملم | 75ملم | 75ملم | 75ملم | ||
| مقطوعة عصا الحفر | 42ملم | 43ملم | 50ملم | 50ملم | 50ملم | ||
| نطاق الزاوية | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| الأبعاد (L×W×H) |
1640 × 1030 × 1440 (ملم) | 1620 × 970 × 1560 ((ملم) | 1700×1030×1270 (ملم) | 1700×1030×1270 ((ملم) | 1070 × 1030 × 1270 (ملم) | ||
| الرأس المتحرك | مسار المروحة | 450ملم | 450ملم | 450ملم | 450ملم | 450ملم | |
| سعة رفع المروحة القصوى | 25KN | 25KN | 30KN | 30 CN | ما يزيد عن 45 KN | ||
| الرفع | السعة القصوى للرفع ((حبل واحد) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| القوة | محركات الديزل | النموذج | S1100A2 | S1100A2 | L28N | L28N | L28N |
| الطاقة الاسمية | 10.3 كيلوواط | 10.3 كيلوواط | 16.2 كيلوواط | 20 كيلوواط | 20 كيلوواط | ||
| السرعة الاسمية | 2000r/min | 2200r/min | 2200r/min | 2000r/min | 2000r/min | ||
| المحرك | النموذج | Y132M-4 | Y160Mـ4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| الطاقة الاسمية | 7.5كيلوواط | 11 كيلوواط | 11 كيلوواط | 15 كيلوواط | 15 كيلوواط | ||
| السرعة الاسمية | 1440r/min | 1460r/min | 1460r/min | 1440r/min | 1440r/min | ||
مواصفات مضخة الوحل
| النماذج | BW160 | BW160-10 | BW250 |
| النوع | مضخة المكبس الأفقية ذات الأسطوانة الواحدة ذات النشاط المزدوج | مضخة البستون الأفقية ذات ثلاث أسطوانات ذات التفاعل الواحد | مضخة البستون الأفقية ذات ثلاث أسطوانات ذات التفاعل الواحد |
| (لاينر دي) | 95 | 70 | 80/65 |
| السكتة الدماغية (mm) | 85 | 70 | 100 |
| الوزن (بما في ذلك قسم الطاقة) (كغ) | 200 | 430 | 760 |
| البعد: L*W*H (ملم) | 1110*725*965 | 1450×745×970 | 1000 × 995 × 650 |
| التدفق النظري (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| الضغط الاسمي (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| ضربات في الدقيقة | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| قوة الدخول ((كيلوواط) | 5.5 | 11 | 15 |

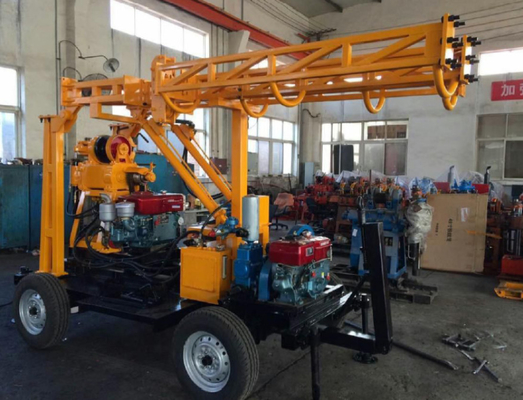

صورة المنتج
