أجهزة الحفر الأساسية للسلسلة XY
نماذج أجهزة الحفر من نوع الزحف XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL هي أنواع جديدة من أجهزة الحفر.والتي تم تطويرها على أساس عقود من الخبرة في تصنيع منصات لتلبية احتياجات تقنيات الحفر المتعددةيمكن استخدامها أيضاً في مجالات التنقيب الهندسي الجيولوجي والهيدرولوجيا المائية، وآبار المياه وأعمال التراكم ذات القطر الكبير.موثوقة للعمل ومريحة للصيانة، هم أيضا مميزة من قبل:
1إنه نتاج التكامل المثالي للنظام الهيدروليكي الكامل مع تقنية الحفر الميكانيكية التقليدية.
2. مجهزة بمساعدة هيدروليكي رفع ومضخة الوحل الهيدروليكية، فمن السهل للتركيب. مع هيكلها المدمج، فمن السهل أيضا للعمل.
3. تم تثبيته مع برج الحفر الهيدروليكي الرفع، هو المرونة في التشغيل.
4مع أربعة أجهزة هيدروليكية، فهي مستقرة في التشغيل
5تم تجهيز المنصة بجهاز الزحف، مما يوفر المرونة وسهولة التنقل بين مواقع العمل.
التاريخ التقني
| النموذج | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| عمق الحفر | 700-1000 متر | 700-1100 متر | 700-1400 متر | 900-1800 متر | 1000-2100 متر | 1200-2400 متر | |
| زاوية الحفر | 45-90 درجة | 45-90 درجة | 45-90 درجة | 90 درجة | 90 درجة | 90 درجة | |
| سرعة العجلة | إيجابية | 101,187,267, | 82,151,215, | 83,152,217, | 96,170,244, | 92,162,244, | 96,178,253, |
| 388,311, 574 |
313,251,463, | 316,254,468, | 284,357,471, | 284,357,471,678994 دورة في الدقيقة | 369,268,494, | ||
| 8191191 دورة في الدقيقة | 661961 دورة في الدقيقة | 667970 دورة في الدقيقة | 678,994rmp | 7051025 دورة في الدقيقة | |||
| سلبي | 83251 دورة في الدقيقة | 67،205دورة في الدقيقة | 67، 206 دورة في الدقيقة | 84293 دورة في الدقيقة | 85،234دورة في الدقيقة | 78248 دورة في الدقيقة | |
| أقصى سرعة للفول | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| ضربة تغذية الفولاذ | 600ملم | 600ملم | 600ملم | 600ملم | 720ملم | 720ملم | |
| قطر عقدة الغزل | 68ملم | 93ملم | 93ملم | 93ملم | 93ملم | 118ملم | |
| أقصى قدرة رفع المكعب | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| القوة الضغطية للدوامة | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| قطر سلك الصلب | 16ملم | 16ملم | 175ملم | 185ملم | 215ملم | 215ملم | |
| سعة طبل التلف | 90 متر | 90 متر | 110 متر | 120 متر | 120 متر | 120 متر | |
| أقصى قوة رفع | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ارتفاع برج الحفر | 10 م | 10 م | 10 م | 12 متر | 12 متر | 12 متر | |
| وحدة الطاقة ((محرك الديزل) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| مضخة الوحل | 160L/min | 160L/min | 250 لتر/دقيقة | 250 لتر/دقيقة | 320L/min | 320L/min | |
| الخلاط ((اختياري) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| الرفع المساعد | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| الحمولة القصوى | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| سرعة التحرك | 15 كم/ساعة | 15 كم/ساعة | 15 كم/ساعة | 15 كم/ساعة | 15 كم/ساعة | 15 كم/ساعة | |
| القدرة على التسلق | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | |
| الأبعاد | 4785*2220*10524ملم | 4785*2220*10524ملم | 4785*2220*10524ملم | 6186*2220*12000ملم | 6186*2220*12000ملم | 6186*2220*12000ملم | |
| الوزن | 9,3t | 9,6t | 10 طن | 13,5t | 14 طن | 14,6t | |

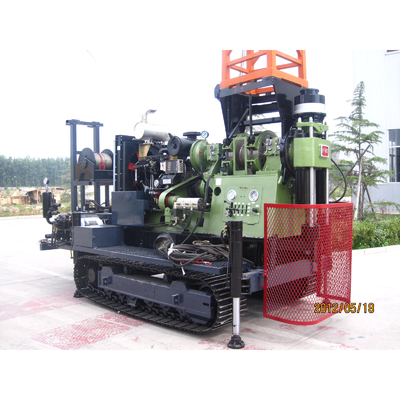

صورة المنتج
