GLKD-1 منصة حفر الهيدرووليكية الكاملة تحت الأرض
الوصف
منصة الحفر تحت الأرض الهيدروليكية الكاملة GLKD-1 هي معدات حفر صغيرة ولكنها قوية مصممة لعمليات الحفر تحت الأرض.مع نطاق سرعة دوران الغزل من 280-900r/min و عزم دوران 735Nm، يضمن أداء الحفر الفعال والدقيق. تم تجهيز المنصة بقوة دفع محوري قوية (> 32KNa) وقوة سحب محوري قوية (> 40KNa) ،تمكينها من التعامل مع مهام الحفر الصعبة.
تعمل المنصة عند ضغط عمل النظام الهيدروليكي 20MPa (أقصى ضغط 25MPa) ، وتوفر أداءً موثوقًا ومتسقًا.يحتوي على ضربة رأس الطاقة 1600mm وزوايا الحفر القابلة للتعديل (0 °-90 ° للحفر السطحي و 0 °-360 ° للحفر تحت الأرض وزوايا المحور).
يتم تشغيل المنصة بواسطة محرك بقوة 45 كيلوواط مع سرعة دوران 1480 دورة في الدقيقة ، مما يوفر عمليات الحفر الفعالة والموثوقة.وحدة الطاقة ولوحة التحكم تضمن تشغيل مريح ويزن 805kg و 80kg على التوالي.
منصة GLKD-1 تدعم مختلف أحجام الحفر والعصا الحفر، وتستوعب متطلبات الحفر المختلفة.أنها توفر حلًا فعالًا وموثوقًا لمشاريع الحفر تحت الأرض.
التاريخ التقني
| العجلة سرعة الدوران | 280-900r/min | توك العجلة | 735Nm |
| قوة الدفع المحورية | >32KNa | قوة سحب محورية | >40KNa |
| ضغط العمل في النظام الهيدروليكي | 20MPa | الضغط القصوى | 25MPa |
| الضغط الأقصى للمضخة الرئيسية | 31.5MPa | ضغط المضخة المساعدة | 25MPa |
| ضربة رأس الطاقة | 1600ملم | زاوية الحفر السطحي | 0°-90° |
| زاوية الحفر تحت الأرض | 0°-360° | زاوية الأزيموث | 0°-360° |
| قوة المحرك | 45 كيلوواط | سرعة دوران المحرك | 1480 دورة في الدقيقة |
| جسد الآلة/حجمها | 2620*600*750ملم | الوزن | 1335 كجم |
| وحدة الطاقة | 1770*1000*1420ملم | الوزن | 805 كجم |
| لوحة التحكم | 700*400*1100 مم | الوزن | 80 كجم |
GLKD-1 حفر تحت الأرض الهيدروليكي الكامل
| قليلاً | عصا الحفر O.D ((ملم)) | مادة العصا | إلى الأسفل | الأفقية | صعوداً |
| 75 ((NQ) | 69.9×48 | XZ850 | 300 | 250 | 150 |
| 59 ((BQ) | 55.6*48 | XZ850 | 400 | 350 | 250 |
| 47 ((AQ) | 44.5*48 | R780 | 500 | 450 | 350 |
| ملاحظة: بيانات عمق الحفر أعلاه هي للإشارة فقط | |||||

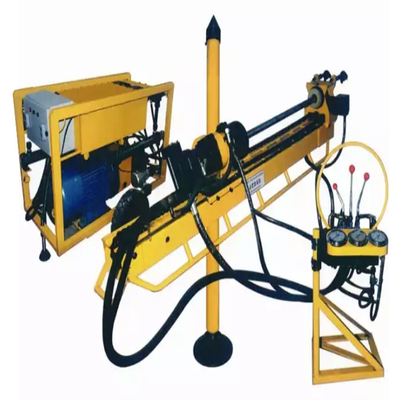

صورة المنتج
