جهاز الحفر HDD-45/96 HDD
الوصف
HDD-45/96 منصة الحفر الاتجاهية الأفقية هي منصة حفر شاملة ذاتية التحميل بالكامل ، مع حلقة مفتوحة ونظام التحكم الهيدروليكي. النظام الهيدروليكي، نظام النقل، خفض، نظام التحكم الكهربائي وغيرها من المكونات الرئيسية كلها منتجات الصين ذات العلامات التجارية المعروفة، والتي هي عالية الموثوقية.
التاريخ التقني
1. الهيكل
يتبنى HDD-45/96 الهيكل ذاتية الدفع من القطار الصلب ، والذي لديه قدرة قوية على التكيف مع الموقع والموثوقية العالية ؛ يزود مع خفض المشي الشهير في الصين ،الأداء المستقر والجودة الموثوقة.
| قاعدة العجلات: | 1850ملم |
| عرض المسار الخارجي: | 2300 ملم |
| عرض المسار: | 450 ملم |
| مقاس: | 1400 ملم |
| خفض المشي: | TBM22 |
| قابلية التصنيف: | 30% |
| سرعة المشي: | 1.5 كم/ساعة |
| وزن: | 16 طن |
2نظام محرك الديزل
استخدم محركات "كومينز" الديزل ذات المحركات التوربينيّة ذات الطاقة القويّة والانبعاثات التي تلبي المرحلة الثالثة من الصين
| نموذج المحرك | QSC8.3-C260-30 |
| الطاقة المسجلة | 194 كيلوواط |
| أقصى عزم | 1135N·m / ((1 350r/min) |
| السرعة المسجلة | 2200 دورة/دقيقة |
| معايير الانبعاثات | الصين المرحلة 3 |
| حجم خزان الوقود | 350 لتر |
3نظام هيدروليكي
كل من الدوران والدفع والسحب يستخدمون نظام هيدروليكي مفتوح
| نظام تدوير رأس الطاقة | |
| مضخة دوارة: | 90R100 ((سوير) |
| الضغط: | 350بار |
| المحرك: | MHP20 ((بوكلين) |
| نظام دفع-سحب رأس القيادة | |
| مضخة دفع سحب | HP1VO95LRDS ((High-TECH)) |
| الضغط | 350بار |
| المحرك: | A6V107*4 ((HIGH-TECH)) |
| حجم خزان الزيت الهيدروليكي: | 400 لتر |
| زيت هيدروليكي: | HD46 (-15 درجة مئوية ≈ 40 درجة مئوية) |
4نظام كهربائي
الجهد:C24V
المقبض الدواري للدفع والسحب: 2SK6L/98-3X01ZQ1Q2F4
المقبض الدوري: 2SK6T1/98-3X01ZF1F2Z4
مفتاح التنقل: لا
5إطار الحفر
يتم استخدام أسطوانات الدعم الأمامية والخلفية للطحن في وقت واحد ، عملية ضبط الزاوية بسيطة ونطاق واسع.
زاوية ضبط إطار الحفر: 0 ∼ 24 درجة
6. رأس الطاقة
يقوم جهاز الحفر بإكمال عمل الدفع والسحب من خلال الدرج والعجلة. يمكن أن يحمي عائم الفولاذ بخيط أنبوب الحفر بفعالية. يمكن أن يدرك المحرك المتغير الدفع والسحب عالية السرعة.
القوة القصوى للدفع والسحب: 960kN
السرعة القصوى للدفع والسحب 32m/min
أقصى عزم دوران 25000 N·m
سرعة الدوران القصوى 110/55r/min
الحد الأقصى للسرعة: 3800mm
جهاز تخفيف الدوران: لا يوجد
خفّف الضغط: مصنوع في الصين
7.المشبك
تم تجهيز منصة الحفر بمشبك وربطة ذاتية التركيز ، والتي يمكن أن تضع الأنبوب الحفرة بثبات ، ومن السهل صيانة واستبدال الفك.
عزم الدوران 45000N·m
زاوية دوران القيود 20 درجة
8. سيارة الأجرة
أداة الحفر لديها دورة مكافحة الضوضاء الكابينة، مقعد قابل للتعديل، مجهزة بتدفئة وتبريد تكييف الهواء، والتي تحسن إلى حد كبير راحة تشغيل أداة الحفر.
الإضاءة الداخلية ومسحات الزجاج الأمامي والمقاعد الجلدية الراقية وغيرها من التكوينات مناسبة للعمل.
عرض الكابينة 950 ملم
طول الكابينة 1200 ملم
9أنابيب الحفر، أدوات الحفر ((اختياري)
يمكن أن يعمل جهاز الحفر مع أنبوب حفر زيت قياسي أو أنبوب حفر HDD.خيط أنبوب الحفر: API NC31.
الجهاز الخلفي: الجهاز الخلفي المزدوج ، الجهاز الخلفي للدراجة والجهاز الخلفي من نوع اللوحات متوفرة جميعًا.
ملاحظات: لا يمكن أن تصل القوة القصوى للدفع والسحب والقومة القصوى التي يمكن أن يتحملها أنبوب الحفر إلى أقصى حد في نفس الوقت. لتجنب الالتصاق أثناء استخدام أنبوب الحفر ،الرجاء مراعاة الحد الأقصى للقومة الدورانية عند استخدام أنبوب الحفر
المعلمات التقنية الرئيسية
| البند | المعلم | |
| المصنعون | (كومينز) | |
| النموذج | QSC8.3-C260-30 | |
| المحرك | تصنيف الطاقة | 194 كيلوواط |
| القوة القصوى لسحب/دفع | 960KN | |
| سحب الدفع | السرعة القصوى للسحب / الدفع | 32m/min |
| عزم الدوران | 25000N.m | |
| التناوب | سرعة الفوهة القصوى | 110r/min |
| الأنابيب | القطر × الطول | φ 89*3000 |
| زاوية الميل القصوى | 24 | |
| رافعة تحميل | وزن رفع | لا |
| قيادة السيارات | الأسلوب | طائرات زحف فولاذية ذاتية الحركة |
| سرعة السفر | 1.5 كم/ساعة | |
| الوزن | 12 طن | |
| البعد | ل × و × ه | 7.5*2.3*2.6 |
| مضخة دوارة | 90R100 ((سوير) | |
| مضخة الدفع | HP1VO95LRDS ((High-TECH)) | |
| المحرك الدواري | MHP20 ((بوكلين) | |
| آلة تخفيض دوارة | لا | |
| محرك الدفع | A6V107*4 ((HIGH-TECH)) | |
| خفض الضغط | MN2E295C1G31.25-A107 | |
| الصمام الرئيسي | (هينغلي) | |
| المقبض | 2SK6T1/98-3X01ZF1F2Z4 | |
| المقبض | 2SK6T1/98-3X01ZF1F2Z4 | |
| خفض سرعة المشي | JT08VK | |
| أسطوانات هيدروليكية | / | |
| رافعة الشاحنات | 2.3t | |
| أنابيب هيدروليكية | مانولي | |

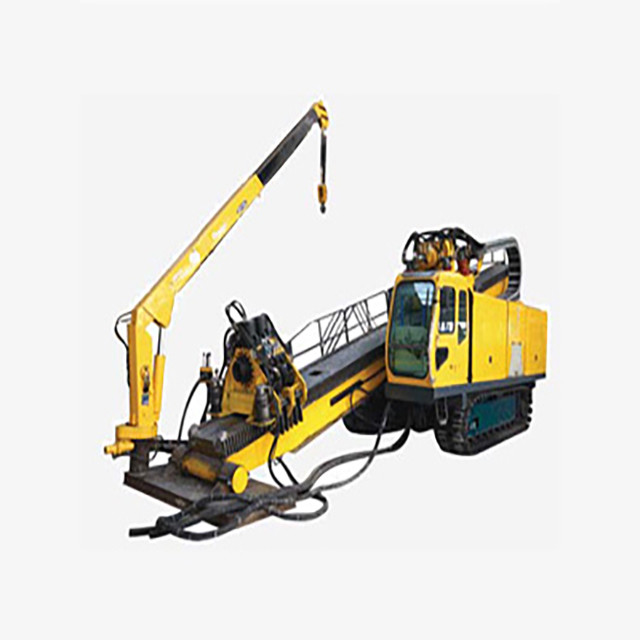

صورة المنتج
