جهاز الحفر الأفقي التوجيهي HDD-25
الوصف
جهاز الحفر الاتجاهي الأفقي HDD25 هو قطعة واحدة ذاتية التحميل بالكامل ، يتبنى حلقة مفتوحة ، وضع التحكم الهيدروليكي ، نظام هيدروليكي ، نظام نقل ، خفض ،نظام التحكم الكهربائي، وما إلى ذلك يتم اختيارهم من منتجات العلامات التجارية المحلية المعروفة ذات الموثوقية العالية.
التاريخ التقني
1. الهيكل
يتبنى HDD25 الهيكل ذو الدفع الذاتي للسكك الحديدي ، والذي يمتلك قدرة قوية على التكيف مع الموقع وموثوقية عالية. وهو مجهز بجهاز تخفيض المشي الشهير في الصين ،والتي هي الأداء المستقر والجودة الموثوق بها.
| قاعدة عجلات المسار | 1710 ملم |
| العرض الخارجي للدراجة | 2060 ملم |
| عرض المسار | 350 ملم |
| مقاس | 1360 ملم |
| خفيف المشي | إيكي252.5A-2900 |
| قابلية التدرج | 30% |
| سرعة المشي | 1.5 كم/ساعة |
| الوزن | 10 طن |
2نظام المحرك
يتم اختيار محرك Cummins turbocharged ، الذي يحتوي على قوة قوية وانبعاثات تلبي المرحلة الثالثة من البلاد.
| نموذج المحرك | QSB5.9-C180-33 |
| الطاقة الاسمية | 132 كيلوواط |
| أقصى عزم دوران | 800N·m / ((1500r/min) |
| السرعة الاسمية | 2200 دورة/دقيقة |
| تلبية معايير الانبعاثات | الصين المرحلة 3 |
| حجم خزان الوقود | 355L |
3نظام هيدروليكي
تستخدم كل من الدوران والسحب نظام هيدروليكي مفتوح. إنها مكونات ماركة محلية معروفة ذات جودة موثوقة.
| نظام تدوير رأس الطاقة | مضخة دوارة | CBGj80 |
| الضغط | 200بار | |
| المحرك | إيتون 6K-490*2 | |
| نظام دفع-سحب رأس القيادة | مضخة دفع سحب | CBGj80 |
| الضغط | 200بار | |
| المحرك | XM05-200*2 | |
| حجم خزان الزيت الهيدروليكي | 450 لتر | |
| زيت هيدروليكي | HD46 (-15 درجة مئوية ~ 40 درجة مئوية) |
4نظام كهربائي
| فولتاج النظام | DC24V |
| المقبض الدواري للدفع والسحب | 2SK6T-3XZD2 |
| عقدة دوارة | 2SK6T-3XZ |
| مفتاح السفر | لا شيء |
5. طاحونة الطوق
اعتماد أسطوانة الدعم الخلفية لتغيير النطاق ، عملية ضبط الزاوية بسيطة والمدى كبير.
| زاوية ضبط إطار الحفر | 2 ~ 24 درجة |
6رأس الطاقة
أجهزة الحفر تكمل عمل الدفع والسحب من خلال الرف والعجلة ؛ يمكن أن يحمي تعويم صندوق رأس القوة خيط أنبوب الحفر بفعالية.المحرك الثابت يدرك دفع عالية السرعة والانسحاب.
| القوة القصوى للدفع والجر | 275kN |
| السرعة القصوى للدفع والسحب | 35m/min |
| أقصى عزم دوران | 8000 N·m |
| سرعة الدوران القصوى | 135/68r/min |
| الحد الأقصى للسرعة من رأس القوة | 3500ملم |
| آلة تخفيض دوارة | لا |
| خفّف الدفع والسحب | علامة الصين |
7. عقدة
تم تجهيز منصة الحفر بجهاز تثبيت وتفريغ يدور ذاتياً ، والذي يمكن أن يضغط على قضيب الحفر بثبات ؛ الرؤية جيدة ،ومن السهل أيضا للحفاظ على واستبدال الفك.
| عزم الدوران | 20000N·m |
| زاوية دوران القيود | 20 درجة |
8سيارة أجرة
مقصورة دائرة معصومة من الضوضاء ، مع مقاعد قابلة للتعديل ، مجهزة بتدفئة وتبريد تكييف الهواء ، مما يحسن بشكل كبير من راحة تشغيل منصة الحفر.مسح الزجاج الأمامي، المقاعد الجلدية الراقية والتركيبات الأخرى مناسبة للعمل.
| عرض الكابينة | 950ملم |
| طول الكابينة | 1200ملم |
9أنابيب الحفر، أدوات الحفر (اختياري)
يمكن اختيار أنبوب حفر النفط القياسي أو أنبوب حفر خاص مزدوج القمة غير الحفر. يمكن أن يكون الجهاز الخلفي هو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الجهاز ذو الحجم المفاصل في كلا الطرفين من أنبوب الحفر هو API NC23.
ملاحظة: لا يمكن أن تصل القوة القصوى للدفع والسحب والقومة القصوى التي يمكن أن يتحملها أنبوب الحفر إلى أقصى حد في نفس الوقت. لتجنب الالتصاق أثناء استخدام أنبوب الحفر ،الرجاء مراعاة الحد الأقصى للقومة الدورانية للاتصال أثناء استخدام أنبوب الحفر.
المعلمات التقنية الرئيسية:
| البند | المعلم | |
| المحرك | المصنعون | (كومينز) |
| النموذج | QSB5.9-C180-33 | |
| تصنيف الطاقة | 132 كيلوواط | |
| سحب الدفع | القوة القصوى لسحب/دفع | 270KN |
| السرعة القصوى للسحب / الدفع | 35m/min | |
| التناوب | عزم الدوران | 8000N.m |
| سرعة الفوهة القصوى | 135r/min | |
| الأنابيب | القطر × الطول | φ 73*3000 |
| زاوية الميل القصوى | 24 | |
| رافعة تحميل | وزن رفع | لا |
| قيادة السيارات | الأسلوب | طائرات زحف فولاذية ذاتية الحركة |
| سرعة السفر | 1.5 كم/ساعة | |
| الوزن | 10 طن | |
| البعد | ل × و × ه | 6.0*2.06*2.3m |
التكوين الرئيسي
| مضخة دوارة | CBGj80 ((داخلية) |
| مضخة الدفع | CBGj80 ((داخلية) |
| المحرك الدواري | 6K490 ((إيتون)) |
| آلة تخفيض دوارة | لا شيء |
| محرك الدفع | XM05 200 |
| خفض الضغط | G11.09HH-SRI |
| الصمام الرئيسي | 2GCJX-G25L |
| 2GCJX-G25L | |
| عقدة دوارة | 2SK6T-3XZ |
| ادفع و اسحب المقبض | 2SK6T-3XZD2 |
| خفض سرعة المشي | إيكي252.5A-2900 |
| أسطوانات هيدروليكية | / |
| رافعة الشاحنات | / |
| أنابيب هيدروليكية | / |

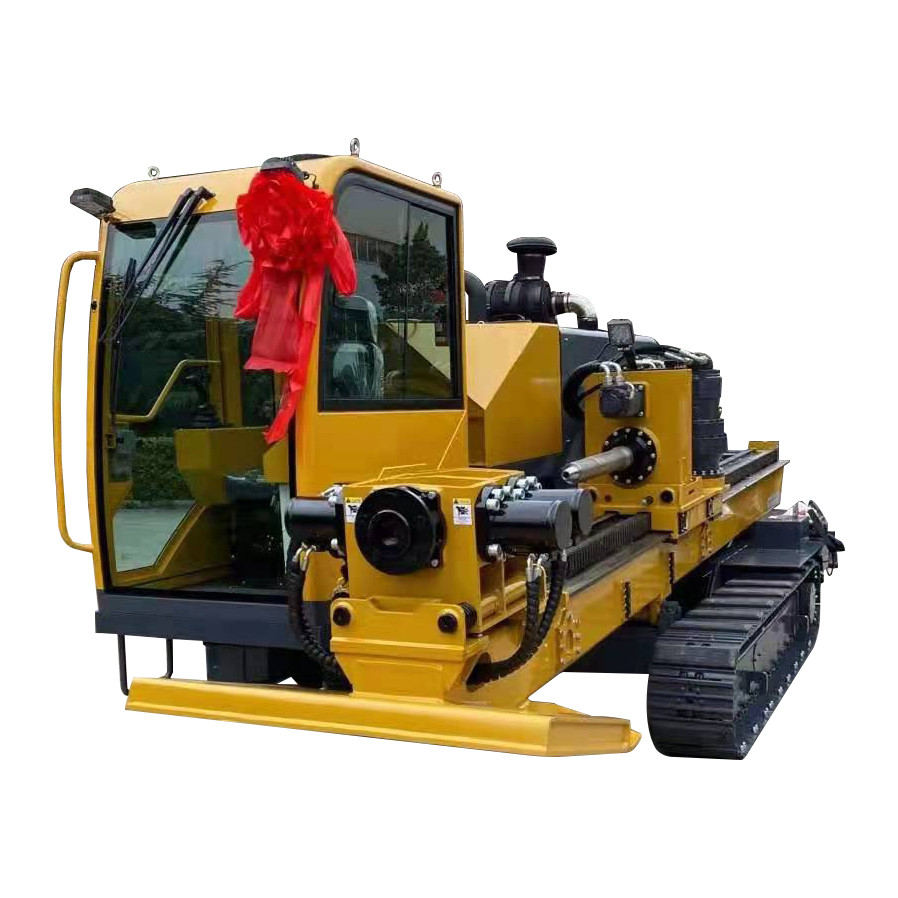

صورة المنتج
