68 طن جهاز حفر HDD
الوصف
1جهاز الحفر الاتجاهي الأفقي F-68 هو محرك هيدروليكي بالكامل. إنه جذاب في المظهر ، ويستخدم طريقة التحكم عن بعد بالأسلاك.مكوناتها الرئيسية من العلامات التجارية المعروفة في الداخل والخارج.
2يحتوي جهاز HDD الثقيل هذا على محرك ديزل شهير مع انبعاثات منخفضة وصوت وتقنية التحكم الرائدة عالميا، مناسبة للعمل في المناطق الحضرية.يتم تقليل استهلاك الطاقة إلى أدنى مستوى في حالة العمل دون تحميل.
3يتم تشغيل دوران رأس الحفر من قبل أربعة محركات هيدروليكية مع عزم كبير و 2 معدات ضبط سرعة دون خطوة.
4يتم دفع / سحب رأس الحفر بواسطة أربعة محركات مع مخفض. يضمن هيكل ناقل الوقود والعجلات الاستقرار العالي وكفاءة منصة الحفر الاتجاهية الأفقية.
5مضخة الطين من منصة HDD الثقيلة هي محرك هيدروليكي وفي شكل ناقل ميكانيكي. يمكن ضبط ضغط وتحريك المضخة بمرونة.
6هذا جهاز الحفر الأفقي الموجه مجهز بجهاز توجيه لاسلكي لتشغيل سهل.
7مجموعة كاملة من أدوات الحفر، بما في ذلك جهاز الحفر Φ102 × 5000mm والرافعة 2t.
التاريخ التقني
| قوة المحرك | 243 كيلوواط ((ويتشاي باور) /239 كيلوواط (كومينز) |
| قدرة التغذية / السحب | 680/680kN |
| عزم الدوران القياسي | 27000N.m ((45r/min) |
| 13500N.m ((90r/min) | |
| سرعة الدوران للعمود الرئيسي | 0-45r/min |
| 0-90r/min | |
| ضربة التغذية | 6م |
| قطر فتحة الدليل | φ240mm |
| زاوية الاختراق | 8-16 درجة |
| سرعة السفر | 1.5-3.0km/h |
| الهيكل | سكة حديدية، إمداد حاملات السيارات، رافعة عربة، مضخة الوحل |
| الرافعة | 2 طن رافعة ذراع مستقيمة |
| الأبعاد (L × W × H) | 9000 × 2750 × 2800 ملم |
| الوزن | 22000 كجم |
| مضخة الوحل | |
| النموذج | BW-600 |
| الحد الأقصى لمعدل التدفق | 600 لتر/دقيقة |
| ضغط أقصى | 8Mpa |
| الوزن | 650 كجم |
| نظام الحبوب | اختياري |
| أدوات الحفر | |
| عصا الحفر | φ102 × 5000 مم |
| الجزء التجريبي | φ170 (φ230)ملم |
| قطعة الحفرة (نوع القطع) | φ425φ500φ680φ760φ820φ920φ1000 |
| يدور | 80T |
| أدوات القياس والتحكم | اختياري |

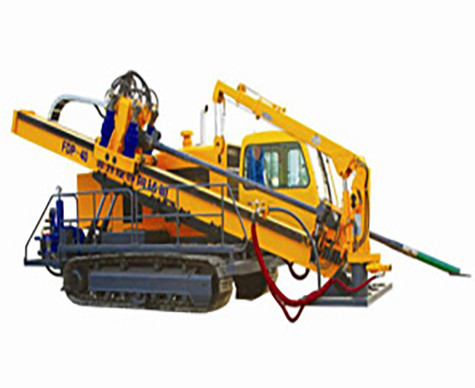

صورة المنتج
