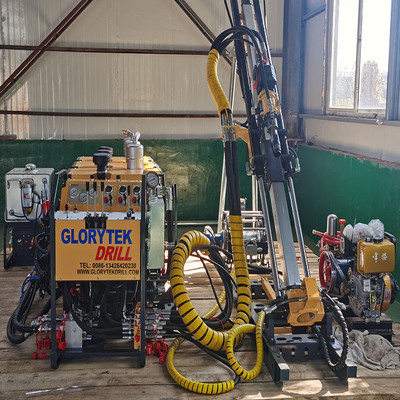

أجهزة الحفر المحمولة
|
النموذج
|
GL300E
|
GL500E
|
GL800E
|
|
عمق الحفر
|
|||
|
ب
|
320 متر
|
580 متر
|
800 متر
|
|
ن
|
220 متر
|
380 متر
|
600 متر
|
|
هـ
|
80 متر
|
180 متر
|
260م
|
|
ملاحظة: يعتمد عمق الحفر على القيمة النظرية ، وتحدد قدرة عمق الحفر المحددة من خلال ظروف العمل الفعلية وأساليب العملية
|
|||
|
نظام الطاقة
|
|||
|
محركات الديزل
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
القوة
|
41 كيلوواط
|
82 كيلوواط
|
123 كيلوواط
|
|
سرعة الدوران
|
3000 دورة
|
3000 دورة في الدقيقة
|
3000 دورة في الدقيقة
|
|
النظام الكهربائي
|
12 فولت
|
12 فولت
|
12 فولت
|
|
النظام الهيدروليكي
|
|||
|
المضخة الرئيسية
|
17MPa
|
21MPa
|
21MPa
|
|
المضخة المساعدة
|
15MPa
|
17MPa
|
17MPa
|
|
التبريد بالزيت الهيدروليكي
|
تبريد الهواء / تبريد الماء
|
تبريد الهواء / تبريد الماء
|
تبريد الهواء / تبريد الماء
|
|
نظام التغذية
|
|||
|
السكتة الدماغية
|
1.8م
|
1.8م
|
1.8م
|
|
قوة التغذية
|
45kN
|
55kN
|
65kN
|
|
قوة الرفع
|
90kN
|
110kN
|
130kN
|
|
زاوية الحفر
|
45°-90°
|
45°-90°
|
45°-90°
|
|
سرعة الرفع
|
114m/min
|
114m/min
|
114m/min
|
|
طول أنبوب الحفر
|
1.5m
|
1.5m
|
1.5m
|
|
الرأس الدوار
|
|||
|
القوة
|
محرك هيدروليكي
|
محرك هيدروليكي
|
محرك هيدروليكي
|
|
القيادة
|
محرك العجلة
|
محرك العجلة
|
محرك العجلة
|
|
أنابيب الحفر المناسبة ((max))
|
114ملم
|
114ملم
|
114ملم
|
|
السرعة الدوارة
|
1200 دورة في الدقيقة
|
1200 دورة في الدقيقة
|
1200 دورة في الدقيقة
|
|
أقصى عزم
|
580Nm
|
680Nm
|
680Nm
|
|
الرافعة السلكية
|
|||
|
سعة الحبل السلكي
|
500 متر
|
800 متر
|
800 متر
|
|
رفع التوتر
|
طبل الحبل الفارغ: 10.4kN
|
طبل الحبل الفارغ: 11.9kN
|
طبل الحبل الفارغ: 11.9kN
|
|
طبل الحبل الكامل: 4kN
|
طبل الحبل الكامل: 5kN
|
طبل الحبل الكامل: 5kN
|
|
|
سرعة الرفع
|
90m/min
|
114m/min
|
114m/min
|
|
مشبك أنابيب الحفر
|
|||
|
أقصى هوية
|
114ملم
|
114ملم
|
114ملم
|
|
قدرة التشغيل
|
13000kg
|
13000kg
|
13000kg
|
|
أنابيب الحفر المناسبة ((O.D)
|
54ملم-114ملم
|
54ملم-114ملم
|
54ملم-114ملم
|
|
قطر النواة ((O.D))
|
36mm-85mm
|
36mm-85mm
|
36mm-85mm
|
|
وحدة مضخة الوحل ((اختياري)
|
|||
|
مضخة الوحل
|
مضخة الضغط العالي
|
مضخة الضغط العالي
|
مضخة الضغط العالي
|
|
نوع المحرك
|
محرك مستقل
|
محرك مستقل
|
محرك مستقل
|
|
التدفق والضغط
|
100 لتر في الدقيقة، 20بار
|
120 لتر في الدقيقة، 40بار
|
120 لتر في الدقيقة، 40بار
|
|
وحدة إمدادات المياه ((اختياري)
|
|||
|
مضخة إمدادات الماء
|
مضخة الضغط العالي
|
مضخة الضغط العالي
|
مضخة الضغط العالي
|
|
نموذج القيادة
|
محرك الديزل ((7.3KW)
|
محرك الديزل ((7.3KW)
|
محرك الديزل ((7.3KW)
|
|
التدفق والضغط
|
100 لتر في الدقيقة، 70بار
|
100 لتر في الدقيقة، 70بار
|
100 لتر في الدقيقة، 70بار
|
|
وزن أداة الحفر
|
|||
|
وحدة الطاقة
|
180 كجم * 1
|
180 كجم *2
|
180 كجم *3
|
|
وحدة العمليات
|
120 كجم
|
120 كجم
|
120 كجم
|
|
وحدة خزان النفط ((حمولة كاملة)
|
120 كجم
|
130 كجم
|
130 كجم
|
|
وحدة مضخة الوحل ((اختياري)
|
50 كجم
|
50 كجم
|
50 كجم
|
|
الوزن العملي ((حوالي))
|
1040 كجم
|
1200 كجم
|
1200 كجم
|
|
أقصى وقت تفكيك الجزء
|
10
|
12
|
12
|
