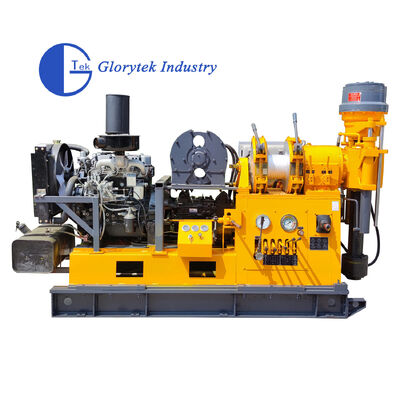

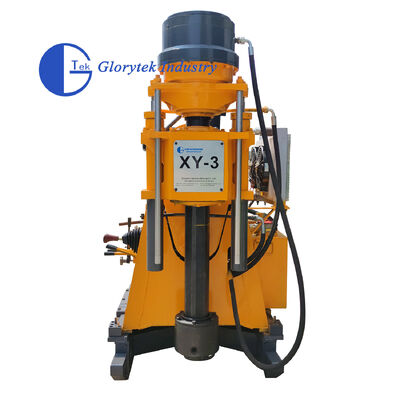

جهاز الحفر من سلسلة XY-3 عبارة عن جهاز حفر أساسي من النوع المغزلي بفتحة ضحلة / متوسطة العمق. تستخدم الآلة بشكل أساسي لحفر الماس وهي قادرة على تلبية احتياجات طلبات تكنولوجيا الحفر المختلفة. إنها تعتمد محرك كهربائي أو محرك ديزل كوحدة طاقة. تمتلك الحفارة هيكلًا بسيطًا وسهل التشغيل.
التحقيق والاستكشاف الجيولوجي العام، واستكشاف الطرق والمباني الشاهقة، وأنواع ثقوب التحقيق في الهيكل الخرساني، وسدود الأنهار، وحفر حفرة الحشو السفلية والحشو المباشر، والآبار المدنية وآبار تكييف الهواء المركزية الأرضية، والحفر الأساسي متوسط العمق.
| المعلمة الفنية | |
| XY-3 المعلمة التقنية | |
| عمق الحفر | 100,250، 300، 600 م |
| قطر الثقب النهائي المقابل | 300,200، 150، 75 ملم |
| الأعلى. ضياء فتحة مفتوحة. | 300 ملم |
| قطر فتحة النهاية. | 75 ملم |
| قطر قضيب الحفر | 60 ملم |
| زاوية الحفر | 90 درجة ~ 65 درجة |
| أبعاد الآلة | 2500 × 900 × 1800 ملم |
| وزن الحفر (مع الطاقة) | 1800 كجم |
| مغزل | |
| سرعة المغزل | سرعة منخفضة للأمام 30,53,88,145,222 دورة/دقيقة |
| سرعة عالية للأمام 143,250,414,684,1050 دورة/دقيقة | |
| عكس 29، 137r/دقيقة | |
| السكتة الدماغية المغزل | 600 ملم |
| القطر الداخلي للمغزل | 96 ملم |
| قدرة الرفع | 6000 كجم |
| ونش | |
| ماكس. قدرة رفع خط واحد | 3000 كجم |
| سرعة الرفع القصوى للخط الواحد | 0.5-1.9 م / ث |
| عيار ويرروب | 12.5 ملم |
| سعة الأسطوانة | 50 م |
| قطر البكرة | 300 ملم |
| عناق عرض حزام فولدجات | 90 ملم |
| مضخة زيت التروس | |
| مضخة زيت التروس المزدوجة | سي بي إف-F63/25 |
| النزوح الأمامي والضغط | 63 لتر/دقيقة 20 ميجا باسكال |
| وراء النزوح الضغط | 25 لتر/دقيقة 20 ميجا باسكال |
| وحدة الطاقة | |
| محرك الديزل YN27 | 42 كيلو واط |
| السرعة المقدرة | 2400r/دقيقة |
