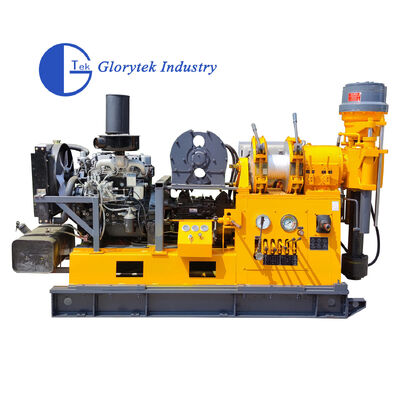

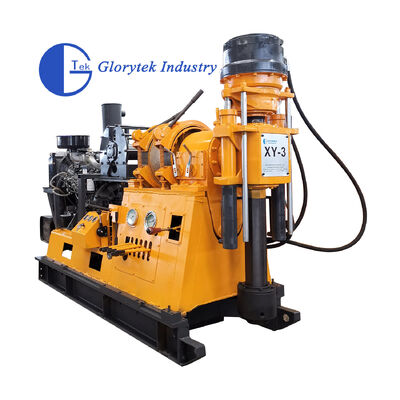

جهاز الحفر من سلسلة XY-3 هو جهاز حفر أساسي من نوع عمود دوران للحفر في الأعماق الضحلة/المتوسطة. تستخدم الآلة بشكل أساسي للحفر بالماس وقادرة على تلبية احتياجات طلبات تقنيات الحفر المختلفة. تعتمد محرك كهربائي أو محرك ديزل كوحدة طاقة. يتميز الجهاز ببنية بسيطة وسهل التشغيل.
التحقيق والاستكشاف الجيولوجي العام، استكشاف أرضيات الطرق والمباني الشاهقة، أنواع ثقوب التحقيق في الهياكل الخرسانية، سدود الأنهار، حفر ثقوب الحقن الأساسية والحقن المباشر، الآبار المدنية وآبار تكييف الهواء الأرضية المركزية، الحفر الأساسي للبلع والمتوسط العمق.
| المعلمة الفنية | |
| المعلمة الفنية لجهاز XY-3 | |
| عمق الحفر | 100، 250، 300، 600 متر |
| قطر الفتحة النهائية المقابل | 300، 200، 150، 75 مم |
| الحد الأقصى لقطر الفتحة المفتوحة. | 300 مم |
| قطر الفتحة النهائية. | 75 مم |
| قطر قضيب الحفر | 60 مم |
| زاوية الحفر | 90 درجة ~ 65 درجة |
| أبعاد الآلة | 2500 × 900 × 1800 مم |
| وزن الحفر (مع الطاقة) | 1800 كجم |
| عمود الدوران | |
| سرعة عمود الدوران | سرعة أمامية منخفضة 30، 53، 88، 145، 222 دورة في الدقيقة |
| سرعة أمامية عالية 143، 250، 414، 684، 1050 دورة في الدقيقة | |
| سرعة عكسية 29، 137 دورة في الدقيقة | |
| ضربة عمود الدوران | 600 مم |
| القطر الداخلي لعمود الدوران | 96 مم |
| قدرة الرفع | 6000 كجم |
| الرافعة | |
| الحد الأقصى لقدرة الرفع بخط واحد | 3000 كجم |
| الحد الأقصى لسرعة الرفع بخط واحد | 0.5-1.9 م/ث |
| قطر حبل السلك | 12.5 مم |
| سعة البكرة | 50 متر |
| قطر البكرة | 300 مم |
| عرض حزام البوابة المطوية | 90 مم |
| مضخة زيت التروس | |
| مضخة زيت تروس مزدوجة | CBF-F63/25 |
| الإزاحة الأمامية، الضغط | 63 لتر/دقيقة 20 ميجا باسكال |
| الإزاحة الخلفية، الضغط | 25 لتر/دقيقة 20 ميجا باسكال |
| وحدة الطاقة | |
| محرك ديزل YN27 | 42 كيلو واط |
| السرعة المقدرة | 2400 دورة في الدقيقة |
