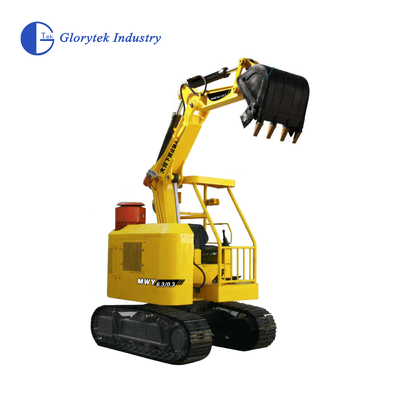

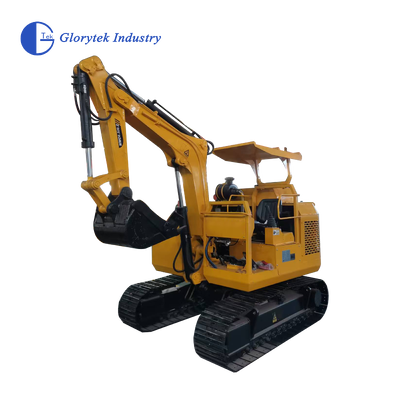

الحفرة الهيدروليكية MWY6.3/0.3 هي آلة ثقيلة متخصصة مصممة للبيئة الصعبة من مناجم الفحم تحت الأرض.مبنية بمواد عالية المقاومة (690 MPa قوة الوصول) ونظام محرك كهربائي قوي، يوفر أداء موثوق به وقوة حفر متفوقة في الأماكن الضيقة.
المعلمات التقنية
| MWY6.3/0.3 الحفر الهيدروليكي المواصفات التقنية | ||
| معلومات عامة | ||
| لا، لا، لا | المعلم | القيمة |
| 1 | سعة الدلو القياسية | 0.3 / (0.2 اختياري) م3 |
| 2 | وزن التشغيل | 6300 كجم |
| 3 | الطاقة المسجلة / السرعة المسجلة | 37 / 1480 كيلوواط/ ((r/min) |
| معايير النظام الهيدروليكي | ||
| لا، لا، لا | المعلم | القيمة |
| 1 | ضغط النظام | 21.5 مبا |
| 2 | معدل التدفق | 110 لتر/دقيقة |
| معايير النطاق العامل | ||
| لا، لا، لا | المعلم | القيمة |
| 1 | أقصى ارتفاع حفر | ≥ 4100 ملم |
| 2 | الحد الأقصى، ارتفاع التخلص | ≥ 3000 ملم |
| 3 | أعلى عمق حفر | ≥ 1400 ملم |
| 4 | أعمق عمق حفر | ≥ 1650 ملم |
| 5 | أقصى نصف قطر الحفر | ≥ 3600 ملم |
| معايير أداء الآلة | ||
| لا، لا، لا | المعلم | القيمة |
| 1 | قوة حفر الدلو | ≥ 40 كيلون |
| 2 | سرعة الدوران | ≥ 10 دورات/دقيقة |
| 3 | سرعة السفر | ≥ 1.6 كم/ساعة |
| 4 | قابلية التدرج | 14 درجة |
| 5 | أقصى قوة سحب | 50 كيلون |
| 6 | متوسط ضغط الأرض | 0.44 كجم/سم2 |
| 7 | مستوى الضوضاء في موقع المشغل | ≤ 90 ديسيبل ((A) |
| الأبعاد العامة | ||
| لا، لا، لا | المعلم | القيمة |
| 1 | طول النقل الكلي | 3674 ملم |
| 2 | عرض النقل الكلي | 1690 ملم |
| 3 | ارتفاع النقل الكلي | 2480 ملم |
| 4 | ارتفاع الكابينة | 2480 ملم |
| 5 | الطول الإجمالي للمسار | 2200 ملم |
| 6 | مسار المسار | 1236 ملم |
| 7 | مسار العمل | 1655 ملم |
| 8 | عرض حذاء المسار | 350 ملم |
| 9 | الحد الأدنى من نصف قطر الدوران الأمامي | ≤ 1300 ملم |
| 10 | نصف قطر الدوران الخلفي | 1100 ملم |
| أبعاد الحفارة (تسميات المرجعية) | ||
| العلامة | الوصف | القيمة |
| أ | طول النقل | 3674 ملم |
| ب | نصف قطر الدوران الخلفي | 1100 ملم |
| ج | مسار العمل | 1655 ملم |
| د | الطول الإجمالي للمسار | 2200 ملم |
| E | طول المسار (إلى شفرة الدوسر) | 2558 ملم |
| F | عرض النقل | 1690 ملم |
| G | عرض الهيكل السفلي | 1586 ملم |
| هـ | ارتفاع النقل الكلي | 2480 ملم |
| أنا | عرض حذاء المسار | 350 ملم |
| ج | عرض شفرة الدوسر | 1580 ملم |
| ك | الحد الأدنى للمسافة من الأرض | 350 ملم |
| (ل) | مسار المسار | 1236 ملم |
| نطاق العمل (تسميات المرجعية) | ||
| العلامة | الوصف | القيمة |
| أ | أقصى ارتفاع حفر | 4100 ملم |
| ب | الحد الأقصى، ارتفاع التخلص | 3000 ملم |
| ج | أعمق عمق حفر | 1650 ملم |
| د | أعلى عمق حفر | 1400 ملم |
| E | أقصى قدر من الوصول إلى سطح الأرض | 3450 ملم |
| F | أقصى نصف قطر الحفر | 3600 ملم |
شركة Glorytek Industry (Beijing) Co. ، Ltd. ، التي تقع في بكين ، الصين ، هي شركة متكاملة متخصصة في تصنيع وتصدير معدات الحفر وأجزاء الحفر عالية الجودة منذ عقود. We are supported and assisted by a highly experienced team of designers and engineers that enable us to complete all the assigned projects successfully as per the specified requirement from our clients.
منتجاتنا تستخدم على نطاق واسع في مجال التعدين، حفر البئر المياه والاستكشاف، مشروع المربع القمع، الهندسة الحماية المنحدر الجانبي، الهندسة النفط والغاز،عمليات الحفر تحت الماء في الصخور والنفجار في قناة الميناء البحريمشروعات الطاقة الكهرومائية ومشاريع الدفاع الوطني
1ما هي مواصفات الجهد للمحرك الكهربائي؟
تم تجهيز الحفرة بمحرك كهربائي بقوة 37 كيلوواط مصمم للعمل بالجهد المزدوج ، يدعم مصادر الطاقة من 660 فولت و 1140 فولت للتكيف مع معايير موقع منجم مختلفة.
2هل الحفرة مناسبة للعمليات تحت الأرض الثقيلة؟
نعم، وهي مصممة خصيصا لمتروات الفحم. الذراع العاملة والأسطوانات يتم تعزيزها بمواد عالية المقاومة (690 MPa قوة الصعود) ،ضمان الأداء الموثوق به والمتانة تحت الأحمال الثقيلة.
3ما هي قوة الحفر و سعة الدلو؟
توفر الآلة أقصى قوة حفر دلو بنسبة ≥40 كيلونوتر. يتم توفيرها بشكل قياسي مع دلو من 0.3 م 3 ، على الرغم من أن دلو من 0.2 م 3 متاح كخيار.
4كيف تضمن الآلة سلامة المشغل؟
السلامة هي الأولوية. الحفرة لديها مقصورة مشغلة متوافقة مع FOPS لحماية من سقوط الأشياء. بالإضافة إلى ذلك،الآليات المتحركة والمتحولة تستخدم نظام الفرامل المقطوع بالزيت (أقراص الاحتكاك المملوءة بالربيع) والتي تعمل تلقائيًا في حالة فقدان الضغط الهيدروليكي.
5هل يمكن استخدام هذه الحفرة لأعمال أخرى غير الحفر؟
نعم ، إنها متعددة الاستخدامات. وبصرف النظر عن الدلو القياسي ، يمكن تجهيزه بمكسر هيدروليكي اختياري (طاقة الاصطدام 325 J) لكسر الصخور الصلبة أو الفحم.
6ما نوع النظام الهيدروليكي الذي يستخدمه؟
يتبنى نظام تحريك متغير متطور لتحديد الحمل مع التحكم التنظيمي المتكامل. هذا النظام يحسن بشكل كبير الكفاءة، يقلل من توليد الحرارة،ويضمن حركات سلسة.
